LED-Wall Installation: Montagearten, technische Voraussetzungen und Ablauf
LED-Wände sind aus modernen Event-Locations, Studios und Einzelhandelsflächen nicht mehr wegzudenken. Aber bevor deine brandneue LED Wall an der Wand hängt oder auf der Bühne steht, müssen einige wichtige Dinge geklärt werden. In unseren Projekten bei Kampro erleben wir immer wieder, dass eine durchdachte Installation den Unterschied zwischen einem reibungslosen Aufbau und einem teuren Desaster ausmacht.
In diesem Artikel zeigen wir dir, welche Montagearten es gibt, was technisch notwendig ist und wie der praktische Ablauf aussieht. Egal ob du eine kleine LED-Wand für ein Event planst oder eine dauerhafte Installation in deinem Geschäft – hier findest du die Antworten.
Die richtige Montage wählen: Wandmontage, Rahmen oder Bodenlösung?
Wandmontage – die klassische Lösung
Die Wandmontage ist die häufigste Variante, die wir in unseren Projekten umsetzen. deine LED Wand wird direkt an der Wand befestigt – ob im Studio, hinter der Bühne oder als digitale Werbefläche im Einzelhandel. Das klingt einfach, ist aber nicht ohne.
Zunächst musst du klären, ob deine Wand das Gewicht überhaupt tragen kann. Eine hochauflösende LED-Wall kann schnell 100 bis 500 Kilogramm wiegen, je nach Größe und Modell. Wir bei Kampro empfehlen immer, einen Statiker zu Rate zu ziehen – besonders bei älteren Gebäuden oder Mietersubjekten. Niemand möchte erleben, dass die LED-Wand plötzlich abrutscht. Das ist nicht nur teuer, sondern auch gefährlich.
Bei der Wandmontage brauchst du auch ausreichend Platz dahinter für Lüftung und Wartung. LED-Displays erzeugen Wärme, und die muss irgendwohin. Eine schlecht belüftete Wand leidet nicht nur unter Überhitzung, sondern die Lebensdauer sinkt dramatisch. Denk daran: Wenn deine LED-Wand später Probleme macht, musst du eventuell ran kommen – sparen beim Abstand ist also keine gute Idee.
Rahmensysteme – die flexible Variante
Rahmensysteme geben dir deutlich mehr Flexibilität. Die LED-Wall sitzt hier in einem stabilen Aluminiumrahmen, der sich relativ einfach transportieren lässt. Das ist praktisch, wenn du deine LED Wand regelmäßig auf- und abbaust oder verschiedene Konfigurationen brauchst.
Der Vorteil: Die Statik ist beim Rahmen schon durchgerechnet, und du kannst die LED-Wand praktisch überall aufstellen – im Saal, im Freien (mit entsprechender Witterungsbeständigkeit) oder im Studio. Rahmensysteme erlauben dir auch, flexibel die Größe zu variieren, indem du mehrere Module zusammensetzt.
Ein wichtiger Punkt: Diese Systeme sind wartungsfreundlich. du kommst leicht von vorne und von hinten an die Komponenten ran. Das ist vor allem dann wertvoll, wenn du eine LED-Wand hast, die regelmäßig in Betrieb ist. Schau dir zum Beispiel die Unilumin USLim II an – ein modernes System, das genau diese Balance zwischen Mobilität und Stabilität bietet.

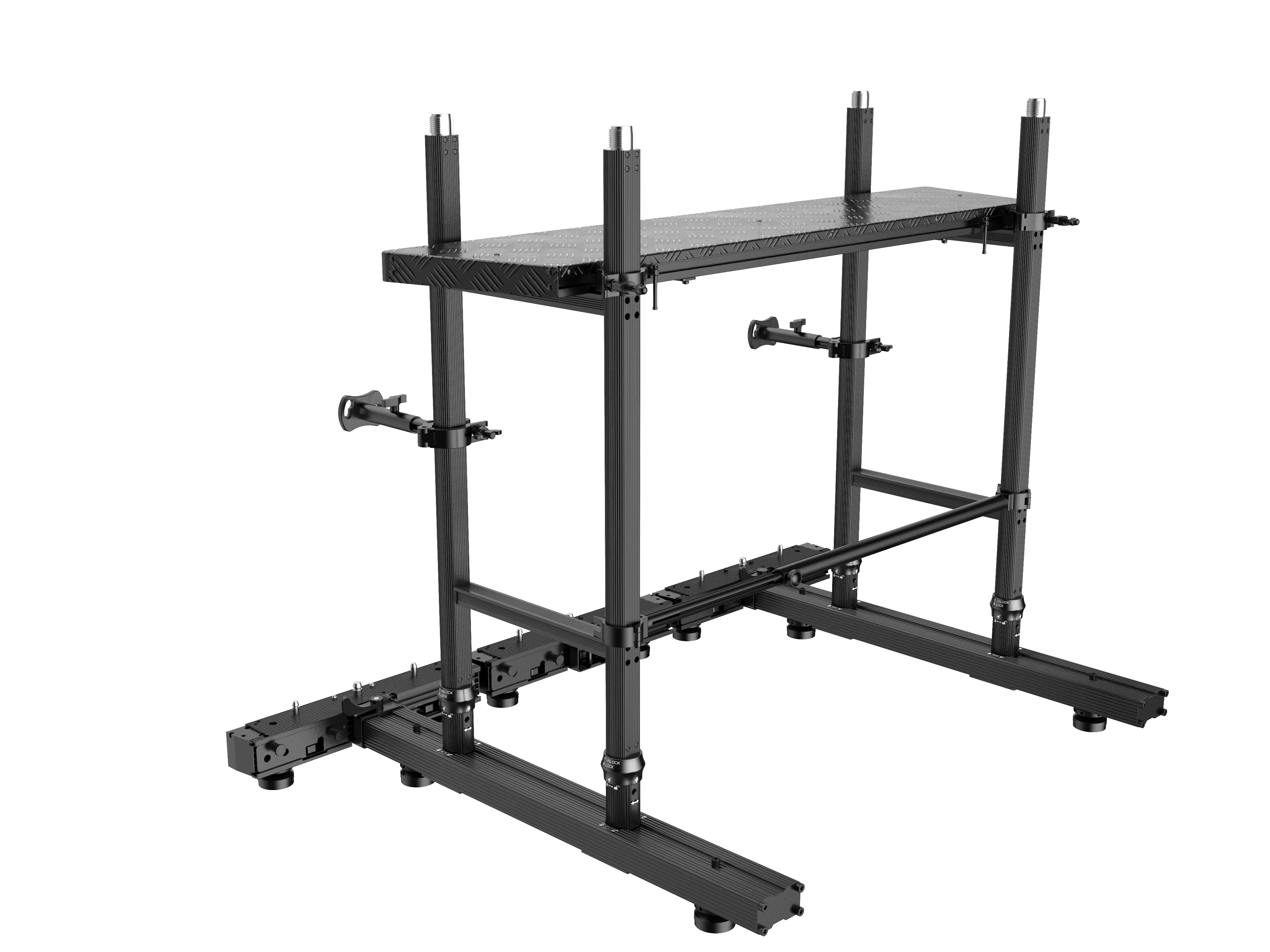

Bodenmontage – für mobile Events und Bühnen
Die Bodenmontage oder Ständer-Lösung ist perfekt, wenn es schnell gehen muss. deine LED Wall steht auf robusten Standfüßen und ist in wenigen Minuten aufgebaut. Das macht sie zur Lieblingslösung für Veranstaltungen, temporäre Installationen und Messe-Auftritte.
Aber: du brauchst stabilen, ebenen Untergrund. Eine LED-Wand, die auf schiefer Ebene wackelt, ist nicht nur optisch ungünstig, sondern auch ein Sicherheitsrisiko. Besonders bei größeren Displays ist eine sichere Verankerung notwendig – nicht nur für die Statik, sondern auch um Umkippen zu verhindern, besonders wenn es windig ist.
Bodenlösungen sind auch die beste Wahl, wenn du in einem Mietgebäude keine Löcher in die Wand bohren darfst. Kein Ärger mit dem Vermieter, kein Drama beim Auszug. Trotzdem: Ein stabiler Stand ist nicht verhandelbar.
Technische Voraussetzungen: Das brauchst du wirklich
Stromversorgung – unterschätze das nicht
Eine LED-Wand ist ein Stromfresser. Je größer und je heller deine LED Wand, desto mehr Power braucht sie. Eine mittlere LED-Wall kann 2000 bis 5000 Watt ziehen – im schlimmsten Fall sogar mehr, wenn alle Module auf maximale Helligkeit laufen.
Das bedeutet konkret: du brauchst eine ausreichend dimensionierte Stromleitung, die bis zu deiner Installation führt. Keine 230-Volt-Haushaltssteckdose, sondern oft ein separater Anschluss mit entsprechender Absicherung. In unseren Projekten bei Kampro arbeiten wir immer mit Elektrikern zusammen, um sicherzustellen, dass die Infrastruktur passt. Ein überbelasteter Stromkreis ist nicht nur ärgerlich – er kann auch zum Sicherheitsrisiko werden.
Pro-Tipp: Frag den Hersteller oder Lieferanten, wie viel Wattage deine spezifische LED-Wall braucht, und addiere noch 20 Prozent Sicherheitspuffer dazu. Dann bist du auf der sicheren Seite.
Netzwerk und Steuerung – das digitale Nervensystem
Heutzutage werden LED-Wände fast immer über Netzwerk gesteuert. du brauchst also nicht nur Strom, sondern auch eine stabile und schnelle Netzwerkverbindung. Das kann eine Ethernet-Leitung sein, die direkt zum Control-System führt, oder drahtlos über WLAN – je nachdem, was deine Lösung vorsieht.
Bei fest installierten LED Walls empfehlen wir eine kabelgebundene Verbindung. sie ist zuverlässiger, schneller und sicherer als Funk. Wenn deine Installation nicht bereits netzwerkfähig ist, musst du entsprechende Leitungen verlegen oder nachziehen. Das sollte schon vor der Installation geplant sein.
Wichtig: Überprüfe auch, ob dein Kontrollsystem und deine LED-Wand wirklich kompatibel sind. Verschiedene Hersteller verwenden unterschiedliche Protokolle und Standards. Das zeichnet sich schnell ab, wenn du bei der Inbetriebnahme feststellst, dass alles nicht so kommuniziert, wie es soll. Besser, du klärst das vorher.
Statik und Tragkonstruktion – die unsichtbare Verantwortung
Das ist der Part, den viele unterschätzen: Die Statik. deine LED-Wand wiegt nicht wenig, und diese Last muss irgendwie abgefedert werden. Ein Statiker schaut sich an, ob deine Wand das Gewicht tragen kann. Das ist nicht optional, wenn du eine dauerhafte Installation in einem Gebäude planst.
Besonders bei Deckenabhängungen oder Wandmontagen, wo die Last auf Befestigungspunkte wirkt, ist eine statische Berechnung oft Voraussetzung. dein Vermieter oder der Gebäudeeignentümer wird dich danach fragen. Und wenn etwas schiefgeht, haft dein Versicherungsschutz möglicherweise nicht mehr.
In unseren Projekten bei Kampro kalkulieren wir statische Anforderungen immer mit ein. Es kostet ein bisschen Zeit und Geld, spart dir aber potenzielle Katastrophen. Besonders bei Retrofit-Installationen in älteren Gebäuden ist das essentiell. Verschaff dir Klarheit über die Tragfähigkeit deiner Wand – bevor du Geld für Material und Installation ausgibst.
Der praktische Ablauf: Schritt für Schritt zur funktionierenden LED-Wall
Phase 1: Planung und Vorbereitung
Bevor irgendwer auf der Leiter steht, brauchst du einen Plan. Welche Größe? Welche Auflösung? Wo genau soll sie stehen? Wie viel Platz brauchst du dahinter? Diese Fragen sollten geklärt sein.
Dann kommt die Bestandsaufnahme: Wand checken, Stromversorgung überprüfen, Netzwerk-Infrastruktur unter die Lupe nehmen. Wenn du merkst, dass Leitungen fehlen oder zu schwach sind, muss das vorher gemacht werden. Parallel dazu kontaktierst du einen Statiker, falls nötig. Klingt aufwendig? Ja. Aber es spart dir hinterher massive Probleme.
Wichtig ist auch, dass alle Beteiligten Bescheid wissen. Der Elektriker muss wissen, was du vorhast. Der Facility Manager muss informiert sein. Der Gebäudeeignentümer auch. Kommunikation erspart dir Konflikte.
Phase 2: Vorbereitung und Installation der Infrastruktur
Jetzt wird's praktisch. Stromleitung legen oder optimieren, Netzwerk-Kabel verlegen, Halterungen anbringen – das ist handwerkliche Arbeit auf hohem Niveau. Bei der LED-Wand-Installation geht das am besten in enger Zusammenarbeit zwischen LED-Spezialisten, Elektrikern und eventuell Statikern.
Die Halterungen oder der Rahmen wird zuerst montiert. Das Alignment muss stimmen – schief aufgehängte LED-Wände sehen nicht nur beschissen aus, sondern können auch zu Schäden am Material führen. In unseren Projekten nutzen wir dabei Wasserwaagen, Messbänder und manchmal digitale Tools, um sicherzustellen, dass alles exakt sitzt.
Alle Kabel sollten sicher und unsichtbar verlegt sein. Das ist nicht nur eine Frage der Ästhetik, sondern auch der Sicherheit. Herumhängende Kabel sind Stolperfallen und können beschädigt werden.
Phase 3: Montage und Kalibrierung der LED-Wand
Jetzt kommt die LED-Wall selbst an den Platz. Die Module werden zusammengesetzt, befestigt und ausgerichtet. Das klingt mechanisch, ist aber sehr präzise. Jedes Modul muss exakt ausgerichtet sein, sonst siehst du nachher Seams oder Lücken zwischen den Displays – unprofessionell.
Dann werden alle Stecker verbunden – Strom, Netzwerk, Signalleitungen. Das muss ordentlich dokumentiert sein. Nummern die Module, führ mit, welcher Stecker wo sitzt. Das hilft später bei Wartung und Troubleshooting.
Die Kalibrierung ist der nächste Schritt: Das System wird hochgefahren, alle Module werden getestet, die Farben und die Helligkeit werden angepasst. Das ist auch der Moment, wo Fehler auffallen – besser jetzt als später beim Live-Event.
Phase 4: Softwareintegration und Testing
Die Hardware ist on, jetzt kommt die Software. Die LED-Wall wird ins Steuerungssystem integriert, die richtige Auflösung und das richtige Farbprofil werden eingestellt. Je nach System kann das einfach oder komplex sein.
Dann kommt der ausgiebige Test: Verschiedene Inhalte werden abgespielt, die Helligkeit wird unter realen Bedingungen überprüft, die Farbdarstellung wird validiert. Wenn du später ein wichtiges Event hast, willst du nicht feststellen, dass die Rottöne komisch aussehen oder die Auflösung nicht stimmt.
Bei der LED-Wall Installation ist dieser Phase essenziell. Nimm dir Zeit dafür. dein Kunde wird es dir danken.
Phase 5: Schulung und Dokumentation
deine LED-Wand steht, funktioniert, sieht gut aus. Aber wer bedient sie? Besonders bei fest installierten Systemen brauchst du Personal, das weiß, wie man damit umgeht. Schulung ist ein oft unterschätzter Punkt.
Zeig den Leuten, wie man Content lädt, wie man die Helligkeit einstellt, wie man einfache Fehler behebt. Eine LED Wall ist kein mystisches Gerät – mit ein bisschen Know-how schafft das jeder.
Und Dokumentation: Eine vollständige Dokumentation mit Schaltplänen, Netzwerk-Diagrammen, Passwörtern (sicher gespeichert!), Kontakten des Supports – das ist gold wert. In unseren Projekten bei Kampro erstellen wir diese Dokumentation standardmäßig. sie erspart dir später Jahre von Kopfschmerzen.
Häufige Fehler und wie du sie vermeidest
Stromversorgung zu knapp dimensioniert
Das ist einer der häufigsten Fehler: Die Stromversorgung wird zu eng kalkuliert. Die LED Wand braucht mehr Strom, als erwartet, und das System läuft entweder instabil oder der Sicherungsschalter fliegt raus. Abhilfe: Rechne großzügiger und mit Puffer.
Schlechte Lüftung und Überhitzung
LED-Displays brauchen Platz zum Atmen. Wenn die hinten zu dicht an der Wand steht oder von vorne keine Luft kommt, wird es zu heiß. Die Komponenten leiden, die Farbdarstellung wird ungenau, und im schlimmsten Fall geht die LED-Wall kaputt. Regel: Mindestens 10-15 cm Abstand zur Wand, freie Luftzirkulation.
Netzwerk-Instabilität
Eine LED-Wall, die ständig ruckelt oder abstürzt, ist wertlos. Das ist oft ein Netzwerkproblem, nicht ein Hardware-Problem. Teste die Verbindung gründlich. Eine kabelgebundene Lösung ist fast immer WLAN vorzuziehen.
Wartung nach der Installation – damit deine LED-Wall lange lebt
Regelmäßige Checks und Reinigung
Nach der Installation ist vor der Wartung. deine LED-Wand muss regelmäßig überprüft werden. Das heißt: Staubablagerungen entfernen, Verbindungen überprüfen, SoftwareUpdates einspielen. Das hört sich banal an, verlängert aber die Lebensdauer erheblich.
Besonders wenn deine LED-Wall in einer staubigen oder feuchten Umgebung steht, ist Reinigung regelmäßig nötig. Wir bei Kampro empfehlen, mindestens einmal pro Quartal einen Check zu machen. Bei besonders intensiver Nutzung auch monatlich.
Technischen Support und Austausch einplanen
Irgendwann geht ein Modul kaputt. Das ist normal. Deshalb brauchst du einen zuverlässigen Support-Partner. Schau dir an, welche Ersatzteile zu deiner LED-Wall erhältlich sind und wie schnell sie verfügbar sind. Mit modernen Systemen wie der Unilumin USLim II funktioniert das Aus- und Eintauschen von Modulen reibungslos.
Ein Wartungsvertrag kann sich lohnen. Je nach Nutzungsintensität sparst du dir damit später teure Reparaturen. Besonders bei LED-Walls, die täglich im Einsatz sind, ist das eine Überlegung wert.
Quellen und Hinweise
Unser Wissen aus Kampro Projekten
In unseren Projekten bei Kampro haben wir hunderte LED-Walls installiert – von kleinen Event-Lösungen bis zu großflächigen Retail-Displays. Die Erfahrung zeigt: Eine gute Planung macht den Unterschied. Wenn du mehr über die einzelnen Schritte wissen möchtest oder Fragen zu deinem spezifischen Projekt hast, zögere nicht, uns zu kontaktieren.
Weitere Ressourcen und Blog-Artikel
Wenn du dich noch tiefer mit dem Thema auseinandersetzen möchtest, schau dir unsere anderen Artikel an. Wir haben detaillierte Guides zu verschiedenen Montagemöglichkeiten, einen kompletten Leitfaden zur LED-Videowand-Wartung und Tipps zur Kosten-Kalkulation und Budgetplanung. Auch die technischen Grundlagen der LED-Display-Bestandteile können hilfreich sein.
Auf zu deiner LED-Wall
Eine LED-Wand ist eine Investition, die sich lohnt – wenn alles richtig gemacht wird. Von der Planung über die Installation bis zur Wartung: Es braucht sorgfalt und Know-how. Wenn du bereit bist für deine eigene LED Wall, schau dir unser umfassendes LED-Wand-Angebot an. Dort findest du verschiedene Systeme und Größen – und wir helfen dir, die richtige Lösung für dein Projekt zu finden.
