Was ist eine LED-Wall und wo wird sie eingesetzt?

Das Wichtigste in Kürze: Eine LED-Wall ist ein modular aufgebautes Großformat-Display ohne sichtbare Rahmen zwischen den Bildflächen. Einsatzumfeld und Betrachtungsabstand bestimmen dabei die technische Auslegung stärker als die reine Bildschirmdiagonale.

Eine LED-Wall ist ein großformatiges Display, das aus vielen LED-Modulen (Cabinets/Panelen) zusammengesetzt wird. Im Unterschied zu LCD-Videowalls gibt es keine sichtbaren Rahmen zwischen den Bildflächen, und die Helligkeit kann deutlich höher ausfallen. Das macht LED-Systeme besonders geeignet für große Flächen, kurze Betrachtungsabstände (bei feinen Pixelpitches) oder sehr helle Umgebungen.

Typische B2B-Einsatzfelder sind Corporate Lobbys und Showrooms, in denen Markeninszenierung und Informationsinhalte dauerhaft laufen. In Kontrollräumen (Energie, Verkehr, Sicherheit) steht Verfügbarkeit im Vordergrund: redundante Signalwege, definierte Servicefenster und konsistente Farbdarstellung. Im Retail werden LED-Walls als digitale Schaufenster oder Aktionsflächen genutzt, häufig mit wechselnden Kampagnen und zentralem Content-Management.

Im Event- und Rental-Bereich zählen modulare, schnelle Auf- und Abbauprozesse, geringes Gewicht und robuste Mechanik. Im Dooh/Out-of-Home (z. B. Fassaden, Masten, Verkehrsknotenpunkte) sind Wetterfestigkeit, hohe Leuchtdichte, Fernwartbarkeit und rechtliche Vorgaben (u. a. Lichtemission) entscheidend. Entsprechend variieren die technischen Zielwerte stark: Indoor-Anlagen arbeiten oft mit feineren Pixelabständen und geringerer Helligkeit, während Outdoor-Systeme auf Sichtbarkeit bei Sonne und hohe Schutzklassen ausgelegt sind.

Für Entscheider sind vier Leitfragen typisch:

Marktseitig ist ein Trend zu All-in-One-LED-Systemen für Konferenzräume und zu feineren Pixelpitches (z. B. 1,2 mm bis 0,9 mm) im Corporate-Umfeld erkennbar. Gleichzeitig steigen die Anforderungen an Energy-Management und Compliance, etwa durch Vorgaben zu Standby-Verbrauch, Wartungsdokumentation und IT-Sicherheitsrichtlinien. Damit wird die Installation zunehmend zum interdisziplinären Projekt zwischen AV, Elektro, IT, Bau und Facility Management.

Montagearten von LED-Walls im Überblick

Das Wichtigste in Kürze: Die Montageart wirkt sich direkt auf Bauzeit, Kosten, Servicezugang und Betriebssicherheit aus. Eine zentrale Weichenstellung ist zudem, ob die Anlage front- oder rear-servicefähig geplant wird.

Die Montageart beeinflusst Kosten, Bauzeit, Servicezugang und langfristige Betriebssicherheit stärker als viele erwarten. Grundsätzlich unterscheiden sich Wandmontage, hinterlüftete Vorwandkonstruktionen, freistehende Strukturen, Hängemontage (Rigging) und mobiles Rental-Setup. Entscheidend ist, ob Module front- oder rear-servicefähig sind und wie Leitungen, Netzteile und Controller zugänglich bleiben.

Bei der direkten Wandmontage wird ein Tragrahmen auf der Gebäudewand verankert und die Cabinets werden in definierter Rasterung eingehängt. Das ist häufig in Lobbys oder Retail-Installationen sinnvoll, wenn die Wand tragfähig ist und eine saubere Kabelzuführung möglich ist. In der Praxis sind Ebenheit und Toleranzen kritisch: Schon kleine Abweichungen führen zu sichtbaren Fugen oder Spannungen im Modulverbund.

Eine Vorwandkonstruktion (Substructure) schafft Abstand zur Wand, um Hinterlüftung, Kabelmanagement und Service zu verbessern. Sie ist oft die bessere Wahl, wenn die Bestandswand uneben ist, wenn Installationsräume für Netzteile/Controller vorgesehen werden oder wenn akustische/brandschutztechnische Schichten zu berücksichtigen sind. In Projekten mit hoher Betriebszeit ist die Vorwandkonstruktion zudem hilfreich, um Wartung ohne „Abbau im Bestand“ zu ermöglichen.

Freistehende LED-Walls kommen zum Einsatz, wenn keine tragfähige Wand verfügbar ist oder wenn das Display als Raumteiler dienen soll. Hier zählen Fundamentierung, Kippsicherheit, Durchbiegung und Schwingungsverhalten. Ein typisches Beispiel ist eine LED-Wall in einer Messehalle oder in einer Produktionsumgebung, in der die Wandfläche für Tore, Glas oder Installationen belegt ist.

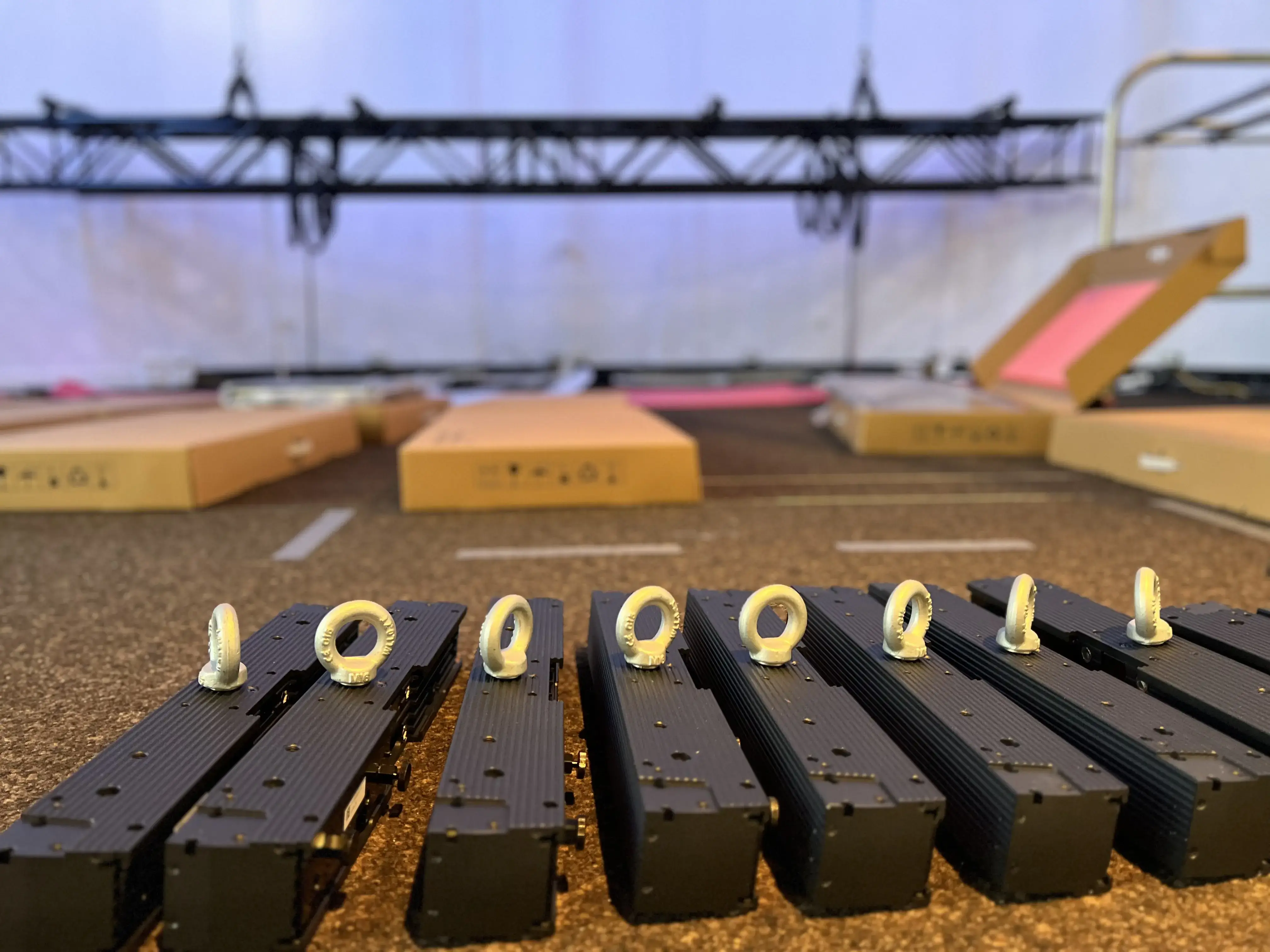

Hängemontage (z. B. in Event-Locations) erfordert geprüfte Rigging-Punkte, Lastverteilkonzepte und oft eine sekundäre Sicherung. Für B2B-Entscheider wichtig: Die Verantwortung ist klar zu trennen zwischen Rigging-Dienstleister, Statiknachweis und Betreiberpflichten. Im Rental-Bereich werden häufig Quick-Lock-Systeme und standardisierte Truss-Strukturen genutzt, die schnelle Umbauten erlauben, aber regelmäßige Prüfungen der Mechanik voraussetzen.

‍

1. Technische Voraussetzungen für die Installation

Das Wichtigste in Kürze: Aus den Zielparametern (Auflösung, Helligkeit, Betriebszeit, Content-Quellen) leiten sich Systemarchitektur und Infrastruktur ab. Ohne früh geklärte Signal-, IT- und Thermikfragen entstehen in der Inbetriebnahme häufig Verzögerungen.

Technische Voraussetzungen beginnen mit klaren Leistungsdaten: Auflösung, Bildformat, Helligkeit, Betrachtungsabstand, Content-Quellen und Betriebszeiten. Daraus folgen die Auswahl von Pixelpitch, Cabinet-Größe, LED-Typ, Controller-Architektur und die Frage, ob redundante Komponenten benötigt werden. Gerade im B2B-Umfeld ist die Spezifikation des Betriebsmodus (z. B. 16/7 oder 24/7) ein zentraler Parameter für Thermik, Netzteile und Wartungsstrategie.

Ein wesentlicher Punkt ist die Signal- und Steuerungsarchitektur. Viele Installationen setzen auf Sender/Empfänger (Controller/Receiving Cards) mit definierter Port-Kaskadierung. Planungsrelevant sind die maximalen Leitungswege, die Anzahl der Datenports, die Aufteilung in Zonen sowie die Frage, ob ein separater Engineering-Zugang (Service-LAN) erforderlich ist. In Corporate-IT-Umgebungen müssen VLAN, Firewall-Regeln und Remote-Zugänge frühzeitig geklärt werden, damit Inbetriebnahme und Betrieb nicht an Security-Freigaben scheitern.

Auch die Content-Zuspielung ist technisch zu präzisieren: Medienplayer, LED-Prozessor, Videomatrix oder direkte Zuspielung aus UC-Systemen. In Besprechungsräumen sind Latenz und Skalierung entscheidend, während im Digital-Signage-Betrieb Stabilität und Monitoring dominieren. Ein Praxisfall: Eine Lobby-LED-Wall mit mehreren Content-Zonen benötigt oft eine Kombination aus CMS-Player und Prozessor, um Layouts stabil und ohne Ruckeln auszugeben.

Die Thermik wird häufig unterschätzt. Abwärme entsteht in den Modulen und Netzteilen, und je nach Aufbau muss diese in den Raum abgeführt werden. Bei bündig eingebauten LED-Walls in Möbel- oder Trockenbaukonstruktionen sind definierte Luftwege, Filterkonzepte und Serviceöffnungen wichtig, sonst sinken Lebensdauer und Farbstabilität. In lärmsensiblen Umgebungen sollte geprüft werden, ob ein passives Design möglich ist oder wie sich Lüfterdrehzahlen im Betrieb verhalten.

Neben Technik zählen Normen und Betriebsvorgaben: Brandschutz (Baustoffklassen, Kabelwege), Fluchtwege, Blend- und Lichtemissionsanforderungen, sowie Betreiberpflichten für wiederkehrende Prüfungen. Outdoor-Projekte erfordern zusätzlich Korrosionsschutz, Blitzschutzkonzept und geeignete Schutzarten. Wer frühzeitig ein Installations- und Betriebshandbuch (inklusive Ersatzteil- und SLA-Konzept) einplant, reduziert später die typischen Reibungsverluste zwischen AV, Elektro, IT und Facility.

Statische Anforderungen und Tragfähigkeit

Das Wichtigste in Kürze: Statik ist nicht nur Sicherheitsnachweis, sondern beeinflusst Planlage, Fugenbild und Servicefähigkeit. Unterschätzte Durchbiegung oder unklare Lastabtragung führen in der Praxis häufig zu Nacharbeiten.

Die Tragstruktur entscheidet über Sicherheit, Bildqualität und Wartbarkeit. Eine LED-Wall bringt nicht nur ihr Eigengewicht mit, sondern auch Lasten aus Unterkonstruktion, Verkabelung, Netzteilen und gegebenenfalls Verkleidungen. Zusätzlich wirken je nach Montageart dynamische Lasten, etwa durch Schwingungen bei Hängemontage oder durch Bedienkräfte bei Servicearbeiten. Für B2B-Projekte ist ein belastbarer Nachweis der Tragfähigkeit nicht „nice to have“, sondern eine Voraussetzung für Abnahme und Betreiberverantwortung.

Bei Wandinstallationen ist zu klären, ob die Bestandswand (Beton, Mauerwerk, Stahlständer, Trockenbau) die Lasten dauerhaft aufnehmen kann. Trockenbauwände sind ohne Verstärkungen in der Regel nicht geeignet; häufig werden Lasten in die Rohbauwand oder in eine separate Stahlunterkonstruktion abgetragen. Wichtig ist nicht nur die maximale Last, sondern auch die zulässige Durchbiegung: Schon geringe Verformungen können sichtbare Fugen, ungleichmäßige Planlage und damit Bildartefakte verursachen.

Für freistehende Konstruktionen sind Kippsicherheit, Fundamentierung und Aufstellbedingungen maßgeblich. In Produktionshallen oder öffentlichen Bereichen kommen zusätzlich Anfahrschutz und Schwingungsentkopplung hinzu. Ein typisches Beispiel ist eine LED-Wall in einem Besucherzentrum: Wenn Publikum nahe an der Fläche steht, müssen Rahmenkonstruktion und Frontschutz so ausgelegt sein, dass mechanische Einwirkungen keine Module lösen oder beschädigen.

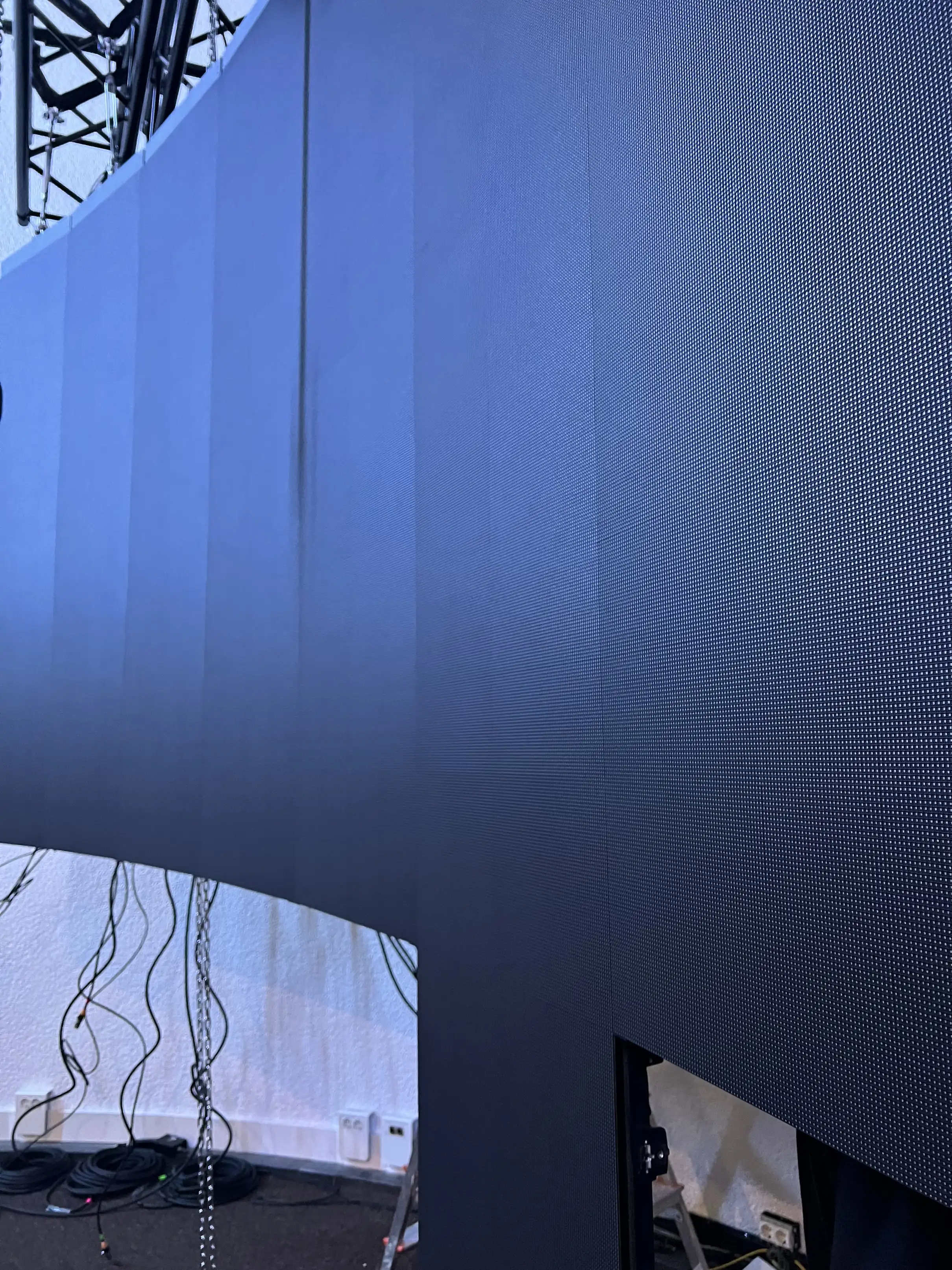

Hängende LED-Walls benötigen eine klare Lastkette: Rigging-Punkte, Traversen, Motoren, Anschlagmittel und Sekundärsicherungen. Entscheidend ist die Dokumentation der zulässigen Nutzlasten sowie die regelmäßige Prüfung. In Mehrzweckhallen sollte zudem die Schnittstelle zum Hausrigging geklärt werden, inklusive Verantwortlichkeiten und Freigabeprozessen, weil hier oft Betreiber, Eventdienstleister und AV-Integrator zusammenwirken.

Praxisrelevant sind außerdem Einbauhöhen und Servicezugänge. Wenn Module nur von hinten zu warten sind, muss ausreichend Arbeitsraum vorhanden sein, inklusive sicherer Zugänge (Podeste, Wartungsgänge). Bei sehr großen Wänden ist eine Segmentierung sinnvoll, damit einzelne Bereiche servicefähig bleiben, ohne die gesamte Fläche zu demontieren. Eine saubere statische Planung reduziert nicht nur Risiken, sondern spart häufig Kosten, weil provisorische Nacharbeiten und Bauzeitverlängerungen vermieden werden.

Typische Entscheidungsfrage: Soll die Unterkonstruktion als System des LED-Herstellers genutzt werden oder als individuell gefertigter Stahlbau? Systemlösungen sind oft schneller und hinsichtlich Toleranzen erprobt, während Sonderkonstruktionen Vorteile bei Architekturintegration bieten, aber mehr Koordinationsaufwand, Zeichnungsprüfung und statische Nachweise erfordern.

Elektrische Infrastruktur und Anschlüsse

Das Wichtigste in Kürze: Für die Elektroauslegung zählen nicht nur Maximalleistung und Absicherung, sondern auch saubere Stromkreisaufteilung, Kabelwege, Erdung sowie die Einbindung in IT- und Betriebsprozesse. Fehler in diesem Bereich führen häufig zu Ausfällen, Verzögerungen bei der Abnahme oder eingeschränkter Wartbarkeit.

Die elektrische Planung beginnt mit der realistischen Leistungsaufnahme im Betrieb. Hersteller nennen häufig Maximalwerte (Worst Case bei Vollweiß), während der typische Content-Betrieb darunter liegt. Für die Auslegung sind dennoch Sicherheitsreserven, Anlaufströme und die Aufteilung auf Stromkreise zu berücksichtigen. In B2B-Umgebungen ist zudem relevant, ob die LED-Wall an eine USV angebunden werden soll oder ob definierte Shutdown-Szenarien (z. B. bei Gebäudemanagement-Events) vorgesehen sind.

Wichtig ist die Trennung von Versorgungsbereichen: Die Aufteilung nach Reihen/Spalten oder nach Cabinet-Gruppen erleichtert Fehlersuche und reduziert das Risiko eines Totalausfalls bei einem einzigen Stromkreis. In kritischen Anwendungen (Leitstand) wird häufig eine redundante Einspeisung geplant, kombiniert mit redundanter Signalführung. Ebenso sollte früh festgelegt werden, wo Schaltschränke, Netzteile und Controller untergebracht werden, damit Kabellängen, Wärmeabfuhr und Zugänglichkeit passen.

Bei den Anschlüssen sind neben Strom auch Datenleitungen und gegebenenfalls Steuerleitungen (z. B. Helligkeitssteuerung über Umgebungslichtsensor, Einbindung in Gebäudeautomation) zu berücksichtigen. Für den IT-Betrieb sind Themen wie Patchfelder, Netzwerkdosen, Port-Security und Remote-Management entscheidend. In der Praxis bewährt sich ein separates Wartungsnetz oder zumindest ein definierter Servicezugang, damit Updates, Logfiles und Monitoring ohne Eingriffe in das Corporate-Netz möglich sind.

Ein häufiger Fehler ist unzureichende Planung der Kabelwege. Große LED-Walls benötigen klare Zonen für Strom- und Datenrouting, Zugentlastungen, Brandabschottungen und eine dokumentierte Nummerierung. Ebenso wichtig: Erdung und Potentialausgleich, insbesondere bei Outdoor-Installationen oder bei metallischen Unterkonstruktionen. Bei Außenanlagen kommen Blitz- und Überspannungsschutz hinzu, um Controller und Netzteile gegen transiente Ereignisse abzusichern.

Aus B2B-Sicht sollte die Elektroplanung außerdem Betriebsprozesse abbilden: Wie wird die LED-Wall geschaltet (Zeitschaltlogik, BMS), wie wird ein Not-Aus umgesetzt, und wie werden Wartungsarbeiten elektrisch sicher durchgeführt (Trennstellen, Verriegelung, Kennzeichnung)? Diese Punkte beeinflussen Abnahmefähigkeit und reduzieren Stillstandszeiten im laufenden Betrieb.

FAQ

Häufige Fragen (FAQ)

Welche Normen und Genehmigungen sind für eine LED-Wall entscheidend?

Für industrielle oder öffentliche Anwendungen sind IEC/EN-Standards wie IEC 62471 (Photobiologische Sicherheit), EN 50102 oder EN 60529 (Schutzarten) und lokale Brandschutzauflagen relevant. Außenwerbeanlagen benötigen oft eine Baugenehmigung inklusive Lichtemissions- und Blendgutachten. Ergänzend sollten CE-/UL-Zertifizierungen der Komponenten sowie Prüfungen durch einen Sachverständigen (z. B. Statik, Elektro) frühzeitig eingeplant werden.

Wie lässt sich der passende Pixelpitch zum Betrachtungsabstand bestimmen?

Als grobe Orientierung gelten 1 mm Pixelpitch pro Meter Abstand bis etwa 2–3 Meter für hochauflösende Anwendungen, 1,5–2,5 mm für Lobbys und 4–6 mm für größere Distanzen oder Outdoor-Fassaden. Die Entscheidung beeinflusst Bildruhe, Lesbarkeit und Kosten sowie die benötigte Signalarchitektur. In Projekten mit mehreren Zonen lohnt sich eine Segmentierung nach Abstand und Inhaltstyp.

Wie analysiert man Total Cost of Ownership für eine professionelle LED-Wall?

Die TCO umfasst Anschaffung plus laufende Kosten für Energie (W/m²), Wartung (Kalibrierung, Lüfter, Reinigungen) und Ersatzteile (Module, Controller). Ein strukturierter Lebenszyklusplan sowie SLA-Vorgaben für Verfügbarkeit und Reaktionszeiten helfen, Budget und Betriebskosten zu steuern. Energiemonitoring, Redundanzplanung und ein Ersatzteil-Pool senken ungeplante Stillstände.

Welche Anforderungen gelten für die elektrische Infrastruktur und USV-Integration?

Die Auslegung orientiert sich an typischen Betriebswerten (z. B. 200–450 W/m² indoor, bis 800 W/m² outdoor) plus Sicherheitsreserve und Startströmen. Redundante Einspeisungen, getrennte Stromkreise pro Cabinet-Gruppe sowie USV- oder BMS-Anbindung sichern Verfügbarkeit und vereinfachen Wartung. Frühzeitige Koordination mit Elektroplaner und IT stellt sicher, dass Trennstellen, Erdung und Blitz-/Überspannungsschutz dokumentiert sind.

Welche Cybersecurity-Maßnahmen sind bei vernetzten LED-Walls erforderlich?

Ein separates Management-VLAN, definierte Firewall-Regeln, Netzwerksegmentierung sowie strikte Port- und Protokollfreigaben verhindern unerwünschte Zugriffe. Remote-Monitoring-Systeme sollten über dedizierte Benutzerkonten mit Logging verfügen und regelmäßig gepatcht werden. Ggf. empfiehlt sich ein physikalisch getrenntes Service-LAN mit eigenem Zugang für Wartung und Updates.

Welche Wartungs- und SLA-Kriterien gelten typischerweise in Leitständen?

Leitstände verlangen Verfügbarkeiten von 99,9 % bis 99,99 %, was redundante Signal- und Strompfade, Monitoring sowie schnelles Troubleshooting voraussetzt. Wartungsverträge definieren Reaktionszeiten (z. B. 2–4 Stunden), Kalibrierzyklen, Temperaturüberwachung und Modultauschintervalle. Dokumentierte Prüfprotokolle (FAT/SAT) und Servicefenster erleichtern Abnahme und laufende Betriebssicherheit.

Wie legt man eine Ersatzteilstrategie fest?

Ein Pool aus modularen Ersatzteilen umfasst typischerweise 5–10 % der installierten Module, einen Satz Controller/Receivern und Netzteile, abgestimmt auf Lieferzeiten und MTTR-Ziele. Für kritische Anwendungen empfiehlt sich Lagerhaltung am Standort oder beim Servicepartner inklusive Chargen- und Versionsbindung. Ergänzend sichern dokumentierte Prozesse für Modultausch, Firmware-Updates und Kalibrierung die Wiederherstellungszeit.

Fazit

Eine professionelle LED-Wall-Installation ist ein koordiniertes Technik- und Bauprojekt: Montagekonzept, Statik, Elektro, Signal/IT und Betrieb müssen zusammenpassen. Wer früh klare Anforderungen (Betriebszeit, Service, Redundanz, Content-Workflow) definiert und die Trag- sowie Elektroinfrastruktur sauber auslegt, reduziert Risiken und Nacharbeiten deutlich.

Für B2B-Entscheider lohnt sich ein prozessorientierter Blick: nicht nur auf die Anschaffung, sondern auf Abnahmefähigkeit, Wartbarkeit und Betriebsstabilität über Jahre. Damit wird die LED-Wall planbar betreibbar und liefert die erwartete Wirkung ohne operative Überraschungen.
