LED-Wand montieren: Anleitung zur professionellen Installation
Die Installation einer LED Wand ist im B2B-Umfeld kein Montagevorgang, sondern ein technisch und organisatorisch anspruchsvolles Projekt. Fehlentscheidungen bei Statik, Stromversorgung oder Signalführung wirken sich unmittelbar auf Betriebssicherheit, Bildqualität und Lebensdauer aus.
Wer nach how to install LED-Wand sucht, benötigst du daher keine vereinfachte Schritt-für-Schritt-Anleitung, sondern einen belastbaren Leitfaden für professionelle Anwendungen in Retail, Corporate, Event oder Leitstellenumgebungen.
Dieser Artikel beschreibt strukturiert, wie LED-Wall-Systeme im gewerblichen Umfeld geplant, montiert, verkabelt und in Betrieb genommen werden. Im Fokus stehen statische Anforderungen, Energie- und Signalplanung, Controller-Setup sowie Sicherheits- und Abnahmekriterien.
Zielgruppe sind technische Entscheider, Projektleiter, Integratoren und Facility-Verantwortliche, die LED-Wall-Installationen normkonform, wirtschaftlich und langfristig betriebssicher umsetzen möchten.
Projektplanung und technische Vorbereitung
Das Wichtigste in Kürze: Die Qualität der Installation wird in der Planungsphase entschieden. Unklare Anforderungen oder unzureichende technische Vorbereitung führen später zu Mehrkosten, Verzögerungen oder betrieblichen Risiken.
Eine professionelle LED-Wand-Installation beginnt lange vor der eigentlichen Montage. Bereits in der Konzeptionsphase werden Standortbedingungen, statische Voraussetzungen, Energieversorgung, Signalführung und Wartungskonzepte definiert.
Nach aktuellen Marktdaten kosten Installationen zwischen 50–75 EUR/m² bei einfachen Wandmontagen bis 85–120 EUR/m² bei spezialisierten Installations-Lösungen wie gebogenen oder hängenden Systemen. Eine 100-m²-Wand im Flachbau benötigt typischerweise 7.500–15.000 EUR an Installationslabor (Quelle: Radiant, 2025).
Zunächst ist die Anforderung eindeutig zu klären:
- Indoor oder Outdoor?
- Fixinstallation oder temporäre Lösung?
- Welche Helligkeit ist erforderlich?
- Welcher Pixelpitch ist vorgesehen?
- Welcher Betrachtungsabstand ist realistisch?
Im B2B-Umfeld bestimmen diese Parameter maßgeblich die Auswahl der LED-Cabinets und damit Budget, Energiebedarf und Kühlkonzept.
Ein zentrales Element ist die statische Prüfung. Wand- oder Trägerkonstruktionen müssen das Gesamtgewicht inklusive Unterkonstruktion, Netzteile und Sicherheitsreserven dauerhaft aufnehmen können. Bei großformatigen Installationen ist eine statische Berechnung durch einen qualifizierten Fachplaner zwingend erforderlich. Für sichere Befestigungssysteme rechne mit zusätzlichen Kosten: Standard-Halterungen kosten etwa 6,30 EUR/m², während Hurrikan-Anker das Dreifache betragen (Quelle: 2025 LED Wall Installation Guide).
Ebenso entscheidend ist die Energieplanung. LED-Wand-Technologie weist insbesondere bei maximaler Helligkeit eine hohe Anschlussleistung auf. Zu prüfen sind insbesondere:
- Gesamtleistungsaufnahme bei 100 % Helligkeit
- Lastverteilung auf mehrere Stromkreise
- Absicherung nach geltenden Normen
- USV- oder Notstromanforderungen
Parallel dazu wird das Signaldesign festgelegt. Relevante Fragen sind:
- Wird HDMI, DisplayPort, SDI oder ein IP-basiertes Signal genutzt?
- Wo wird der Controller positioniert?
- Wie lang sind die Kabelwege?
Bei Distanzen über 10–15 Metern sind Glasfaserlösungen nach IEC 60529 Standards häufig stabiler und zukunftssicherer als Kupferverkabelungen, da richtige Verkabelung Fehlerquoten um 89 % in extremen Temperaturbereichen (−20 °C bis +55 °C) reduziert (Quelle: Vanguard LED, 2025).

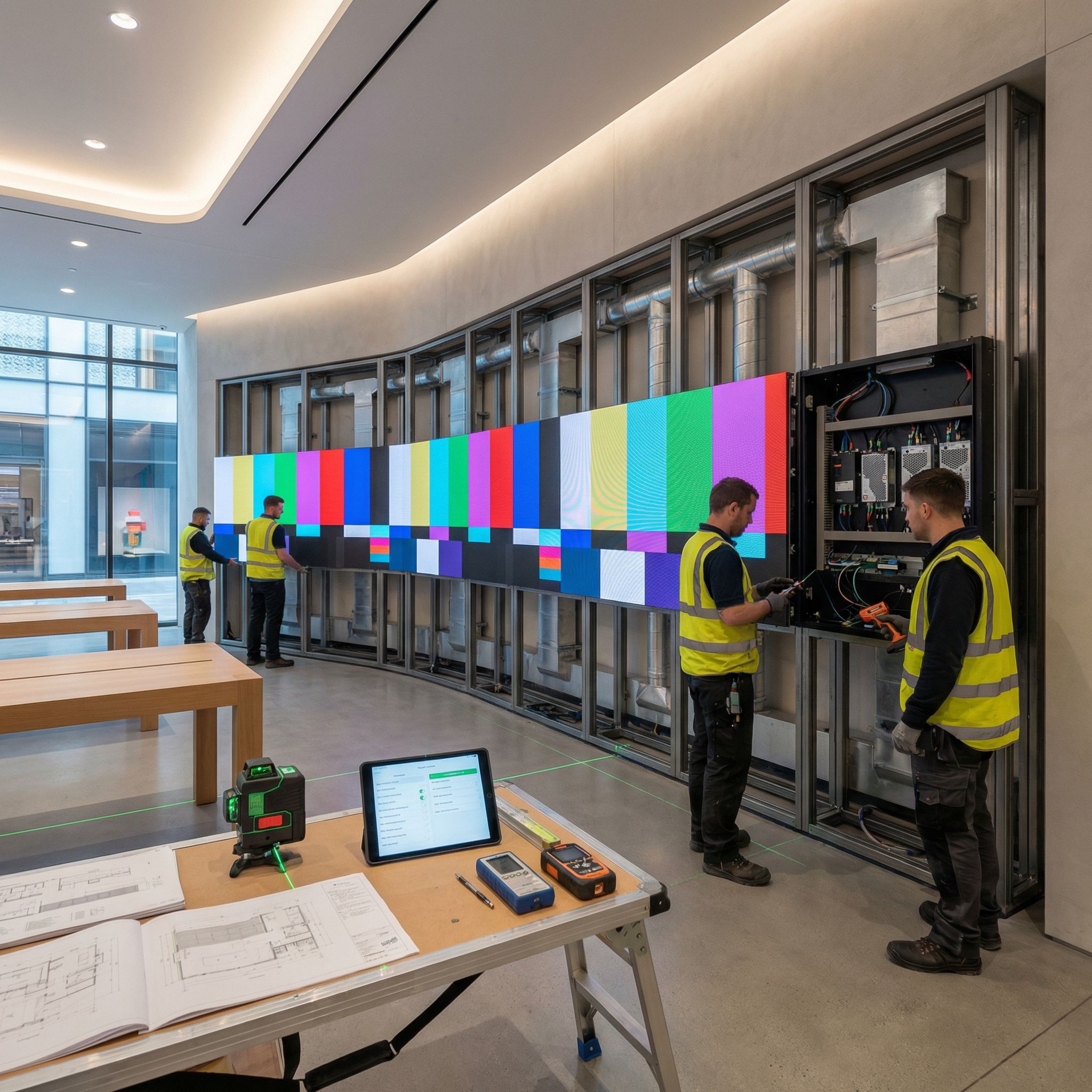

Ein Praxisbeispiel aus dem Retail-Bereich verdeutlicht typische Risiken: In einem Flagship-Store sollte eine 8 Meter breite LED Wall installiert werden. Die ursprüngliche Planung berücksichtigte weder die Wärmeentwicklung noch den Wartungszugang. Erst durch eine angepasste Hinterlüftung und frontseitige Service-Module konnte das Projekt technisch sauber umgesetzt werden.
Eine strukturierte Checkliste in der Planungsphase reduziert Risiken erheblich und bildet die Grundlage für eine erfolgreiche Umsetzung von how to install LED-Wand-Projekten im Unternehmensumfeld.
Unterkonstruktion und mechanische Montage
Das Wichtigste in Kürze: Die Unterkonstruktion definiert Planheit, Stabilität und Langzeitzuverlässigkeit. Bereits geringe Toleranzen wirken sich sichtbar auf das Fugenbild und die Modulspannung aus.
Die Unterkonstruktion ist das tragende Fundament jeder LED-Wall. Je nach Projekt kommen Wandhalterungen, Stahlrahmen, Traversen oder projektspezifische Sonderkonstruktionen zum Einsatz. In Festinstallationen wird meist ein maßgefertigter Stahl- oder Aluminiumrahmen verwendet, der millimetergenau ausgerichtet werden muss.
Moderne Installationen nutzen drei Hauptmontagesysteme: Wandmontage für Konferenzräume auf stabilen Untergrund, Stapelsysteme für Events und Messen mit einfacherem Transport, sowie Hängesysteme für Bühnen und Konzerte mit Traversen-Integration (Quelle: Radiant LED Wall Cost Guide, 2025).
Vor Beginn der Montage sind folgende Schritte zwingend umzusetzen:
- Exakte Vermessung der Montagefläche
- Markierung aller Befestigungspunkte
- Prüfung der Wandbeschaffenheit (Beton, Stahl, Trockenbau)
- Auswahl geeigneter Dübel- und Ankersysteme
Die Unterkonstruktion wird anschließend nivelliert. Laser-Messgeräte sind hierfür Standard. Abweichungen von mehr als 1–2 Millimetern können bei großflächigen Installationen zu sichtbaren Rasterfehlern führen.
Erst nach vollständiger Ausrichtung beginnt die Modulmontage. LED-Cabinets werden je nach System von vorne oder hinten befestigt. Front-Service-Systeme gewinnen im B2B-Markt an Bedeutung, da sie Wartung ohne rückseitigen Zugang ermöglichen und somit planerische Flexibilität schaffen.
Professionelle Integratoren arbeiten abschnittsweise. Nach jeder Reihe erfolgt eine Zwischenprüfung der mechanischen Ausrichtung und Modulverriegelung. Ein häufiger Fehler besteht darin, alle Module ohne fortlaufende Kontrolle einzusetzen.
Bei großformatigen LED-Wall-Installationen ist zudem die thermale Ausdehnung zu berücksichtigen. Metallkonstruktionen verändern ihre Länge bei Temperaturunterschieden. Entsprechende Dehnungsreserven verhindern Spannungen und spätere Verformungen.
Die mechanische Montage gilt erst als abgeschlossen, wenn alle Module spielfrei, plan und gemäß Herstellerangaben befestigt sind. Erst danach sollte die elektrische Installation beginnen.
Stromversorgung und Signalverkabelung
Das Wichtigste in Kürze: Die elektrische Installation ist sicherheitskritisch und normgebunden. Fehler in der Strom- oder Signalführung gefährden Betriebssicherheit und Verfügbarkeit.
Die elektrische Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen und muss den jeweils gültigen Normen entsprechen.
Zunächst wird die Stromverteilung strukturiert aufgebaut. LED-Wand-Module verfügen über integrierte Netzteile, die in Reihe oder segmentweise verschaltet werden. Eine gleichmäßige Lastverteilung verhindert die Überlastung einzelner Stromkreise.
Typische Prüfpunkte sind:
- Dimensionierung der Zuleitungen
- Absicherung mit geeigneten Leitungsschutzschaltern
- FI-/RCD-Schutz je nach Einsatzumgebung
- Saubere Erdung aller Metallkomponenten
Bei größeren Installationen empfiehlt sich die Aufteilung auf mehrere getrennte Stromsegmente. Das erhöht die Ausfallsicherheit und erleichtert Wartungsmaßnahmen.
Parallel erfolgt die Signalverkabelung. Moderne LED-Wall-Systeme arbeiten mit Sendekarten, Empfangskarten und definierten Netzwerktopologien. Das Signal wird vom Controller zur ersten Cabinet-Reihe geführt und anschließend durchgeschleift.
Wichtige Aspekte der Signalintegration sind:
- Beachtung maximaler Kabellängen
- Verwendung geschirmter Kabel
- Sichere Zugentlastung
- Vollständige Kabeldokumentation
In sicherheitskritischen Umgebungen wie Leitstellen oder Kontrollräumen werden zunehmend redundante Signalpfade eingesetzt. Fällt ein Signalweg aus, übernimmt ein zweiter automatisch.
Nach Abschluss der Verkabelung erfolgt eine erste Spannungsprüfung ohne Vollbelastung. Einzelne Segmente werden getestet, bevor die gesamte LED Wand unter Volllast in Betrieb genommen wird.
Controller-Setup und Inbetriebnahme
Das Wichtigste in Kürze: Der Controller definiert die logische Struktur der LED Wand. Fehler in der Konfiguration führen zu Bildversatz, Signalproblemen oder ungleichmäßiger Darstellung.
Nach Abschluss der mechanischen und elektrischen Arbeiten folgt das technische Setup. Der LED-Wall-Controller ist das zentrale Steuerungselement und bestimmt Auflösung, Bildverarbeitung und Farbkalibrierung.
Zunächst wird die physische Struktur der LED Wall im Controller hinterlegt. Dazu zählen:
- Breite und Höhe der Gesamtfläche
- Anordnung der Cabinets
- Signalrouting und Port-Zuordnung
Typische Schritte im Setup-Prozess sind:
- Erkennung aller Empfangskarten
- Zuweisung der Cabinets zur korrekten Position
- Ausgabe von Testbildern zur Kontrolle der Signalreihenfolge
- Speicherung und Sicherung der Konfiguration
Im Anschluss erfolgt die Helligkeits- und Farbkalibrierung. Hochwertige Installationen nutzen spezielle Kalibrierungstools, um Farbabweichungen zwischen Modulen auszugleichen. Gerade bei großformatigen Corporate-Installationen ist ein homogenes Erscheinungsbild entscheidend für die visuelle Qualität. Moderne Kalibrierungstechniken erreichen Helligkeitsvariationen unter ±1 % und Farbabweichungen unter ΔE 0,003 – das bedeutet, deine Wand sieht perfekt uniform aus, ob live oder durch Broadcast-Kameras betrachtet (Quelle: Christie Digital & ONE Display Group, 2025).
Für neue LED-Wall-Installationen solltest du eine Kalibrierung vor Inbetriebnahme durchführen. Nach einem Jahr empfehlt sich eine Neukalibrierung, und für weniger kritische Anwendungen (interne Corporate-Displays) alle sechs Monate (Quelle: THOR AV, 2025).
Darüber hinaus wird die Anlage an die Umgebungsbedingungen angepasst. In hellen Retail-Umgebungen sind höhere Helligkeitswerte erforderlich als in Konferenzräumen. Gleichzeitig sollte die maximale Leistung nicht dauerhaft ausgeschöpft werden, um die Lebensdauer der Komponenten zu verlängern.
Abschließend werden Betriebsmodi definiert, etwa Zeitpläne, automatische Helligkeitsanpassungen oder Notfallinhalte. In vielen B2B-Projekten ist zudem die Integration in bestehende AV- oder CMS-Systeme ein zentraler Bestandteil.
Die Inbetriebnahme endet mit einem mehrstündigen Testlauf unter realen Bedingungen. Dabei werden Temperaturentwicklung, Netzstabilität und Bildqualität überprüft.
Sicherheits- und Abnahmekriterien, FAQ und Fazit
Das Wichtigste in Kürze: Vor Übergabe ist eine formale und technische Abnahme erforderlich. Dokumentation und Betreiber-Einweisung sind integraler Bestandteil des Projekts.
Vor der finalen Übergabe muss die LED-Wand umfassend geprüft werden. Sicherheitsaspekte haben im gewerblichen Umfeld höchste Priorität. Dazu zählen mechanische Stabilität, elektrische Sicherheit und normgerechte Installation.
Zur formalen Abnahme gehören typischerweise:
- Dokumentation der elektrischen Prüfung
- Protokollierte Funktionsprüfung aller Module
- Überprüfung der Befestigungspunkte
- Einweisung des Betreiberpersonals
Zusätzlich sollte eine vollständige Projektdokumentation übergeben werden. Dazu zählen Stromlaufpläne, IP-Adressen, Controller-Konfiguration sowie Wartungshinweise. Diese Unterlagen sind essenziell für zukünftige Serviceeinsätze und den langfristigen Betrieb.
FAQ
Wie lange dauert die Installation einer LED-Wand? Je nach Größe und Komplexität zwischen einem Tag und mehreren Wochen. Großprojekte mit Sonderkonstruktionen benötigen zusätzliche Planungszeit.
Benötigt jede LED-Wall eine separate Stromzufuhr? In der Regel ja. Aufgrund der hohen Leistungsaufnahme sind dedizierte Stromkreise empfehlenswert.
Ist eine Kalibrierung zwingend erforderlich? Für hochwertige B2B-Installationen eindeutig ja. Sie sorgt für ein einheitliches und professionelles Erscheinungsbild.
Häufig gestellte Fragen zu LED-Wand-Installationen
Welche Normen und Vorschriften sind bei einer gewerblichen LED-Wall zu beachten?
Maßgeblich sind die national gültigen elektrotechnischen Normen (z. B. VDE-Bestimmungen), Brandschutzauflagen sowie baurechtliche Vorgaben. Zusätzlich können EMV-Anforderungen und arbeitsschutzrechtliche Regelungen relevant sein. Die konkrete Normenlage hängt vom Einsatzort (Indoor, Outdoor, Versammlungsstätte, Leitstelle) ab und sollte projektbezogen geprüft werden.
Wie wird die Stromzufuhr für eine großformatige LED-Wall dimensioniert?
Grundlage ist die maximale Leistungsaufnahme bei 100 % Helligkeit, angegeben pro Cabinet oder pro Quadratmeter. Auf dieser Basis werden Stromkreise segmentiert, Leitungsquerschnitte berechnet und Schutzorgane definiert. Eine Lastverteilung auf mehrere getrennte Stromkreise erhöht die Betriebssicherheit und Wartungsfähigkeit.
Wann ist Glasfaser gegenüber Kupferverkabelung vorzuziehen?
Glasfaser empfiehlt sich bei größeren Distanzen, hohen Bandbreiten oder störungsanfälligen Umgebungen. Während Kupferlösungen für kurze, klar definierte Strecken wirtschaftlich sind, bietet Glasfaser höhere Signalstabilität und Zukunftssicherheit. Insbesondere bei verteilten LED-Wand-Installationen oder Strecken über 10–15 m ist Glasfaser häufig die robustere Lösung.
Welche Redundanz ist für sicherheitskritische Anwendungen erforderlich?
In Leitstellen oder Kontrollräumen sind mindestens segmentierte Stromversorgungen und redundante Signalpfade üblich. Häufig werden N+1- oder Dual-Power-Konzepte umgesetzt, um Einzelkomponenten-Ausfälle abzufangen. Die konkrete Auslegung richtet sich nach der geforderten Verfügbarkeit und den internen Risikovorgaben.
Wie wird die Planheit einer LED-Wall technisch korrekt geprüft?
Die Ausrichtung erfolgt üblicherweise mit Laser-Messsystemen und definierten Referenzpunkten über die gesamte Fläche. Toleranzen im Millimeterbereich sind einzuhalten, um sichtbare Fugen oder Spannungen zu vermeiden. Die Messpunkte und Ergebnisse sollten dokumentiert und Bestandteil der Abnahme sein.
Welche Prüfungen sollten bei der Abnahme protokolliert werden?
Neben der elektrischen Sicherheitsprüfung sind Funktions- und Belastungstests unter Volllast durchzuführen. Dazu gehören die Kontrolle aller Module, Signaltests mit definierten Testbildern sowie eine Dokumentation der mechanischen Befestigung. Die vollständige Protokollierung bildet die Grundlage für Gewährleistung und späteren Service.
Wie wird eine USV für eine LED-Wall sinnvoll ausgelegt?
Die Dimensionierung basiert auf der tatsächlichen Leistungsaufnahme der abgesicherten Segmente und der gewünschten Überbrückungszeit. In sicherheitskritischen Umgebungen werden häufig definierte Mindestlaufzeiten für kontrolliertes Herunterfahren oder Notfallbetrieb vorgegeben. Neben der kVA-Auslegung sind auch Batteriekapazität, Wartungsintervalle und Redundanzkonzepte zu berücksichtigen.
Schnittstellen zu anderen Artikel
Für weitere Informationen zum Thema LED-Systeme in deinem Unternehmen, lies auch unsere Artikel zu LED-Wall kaufen oder mieten, LED-Wall-Anwendungen im Eventbereich, Messestand LED-Videowand für mehr Besucher, LED-Wand für Messen, und LED-Wall-Montage und Planung.
Fazit
Die professionelle Umsetzung von how to install LED-Wand-Projekten erfordert eine strukturierte Planung, präzise mechanische Ausführung und eine normgerechte elektrische Installation. Ebenso entscheidend sind ein korrektes Controller-Setup und eine dokumentierte Abnahme.
Für B2B-Entscheider gilt: Die Investitionssicherheit entsteht durch das Zusammenspiel aus statischer Planung, sauberer Strom- und Signalarchitektur sowie einer systematischen Inbetriebnahme. Eine konsequent strukturierte Vorgehensweise minimiert technische Risiken und sichert einen langfristig stabilen Betrieb.
