Eine LED Wand im Unternehmensumfeld ist mehr als ein Display -- sie ist ein strategisches Kommunikationswerkzeug. Ob Empfangsbereich, Konferenzraum, Showroom oder Messestand: Damit deine LED-Wall ihr volles Potenzial entfaltet, braucht es eine durchdachte Montageplanung. In diesem Leitfaden erfährst du Schritt für Schritt, wie du dein B2B-Projekt von der ersten Bestandsaufnahme bis zur finalen Kalibrierung professionell umsetzt.

Wenn du dich gerade generell orientierst, findest du auf unserer Übersichtsseite LED Wand kaufen alle wichtigen Entscheidungskriterien auf einen Blick.

Warum die Montageplanung über den Projekterfolg entscheidet

Viele B2B-Projekte scheitern nicht an der Technik selbst, sondern an einer lückenhaften Vorbereitung. Eine LED-Wand, die nachträglich versetzt werden muss, weil die Tragfähigkeit der Wand nicht geprüft wurde, kostet Zeit, Geld und Nerven. Wer dagegen von Anfang an strukturiert plant, profitiert gleich mehrfach:

• Kostensicherheit: Keine bösen Überraschungen durch Nacharbeiten an Statik oder Elektrik.
• Termintreüe: Klare Abläufe verhindern Verzögerungen auf der Baustelle.
• Optimale Bildqualität: Die richtige Positionierung stellt sicher, dass Betrachtungsabstand, Lichtverhältnisse und Blickwinkel stimmen.
• Sicherheit: Normgerechte Montage schützt Mitarbeitende und Besucher.

Kurz gesagt: Die Montageplanung ist das Fundament, auf dem dein gesamtes LED-Wall-Projekt steht.

Phase 1: Bestandsaufnahme und Anforderungsanalyse

Raumanalyse und Standortwahl

Bevor du überhaupt über Module und Pixel Pitch nachdenkst, beginnt jedes Projekt mit einem Ortstermin. Dabei klärst du folgende Punkte:

• Raumgeometrie: Wie gross ist die verfügbare Wandfläche? Gibt es Säulen, Fenster oder Türrahmen, die die Platzierung einschränken?
• Betrachtungsabstand: Wie weit stehen oder sitzen die Betrachter typischerweise von der LED Wall entfernt? Der minimale Betrachtungsabstand bestimmt den optimalen Pixel Pitch.
• Lichtverhältnisse: Wie stark ist der Tageslichteinfall? Gibt es Lichtqüllen, die zu Reflexionen auf der Displayfläche führen könnten? Am besten dokumentierst du die Lichtverhältnisse zu verschiedenen Tageszeiten.
• Zugang und Logistik: Passen die Cabinets durch Türen, Aufzüge und Flure? Gibt es einen ebenerdigen Zugang für die Anlieferung?

Mehr zur Wahl des richtigen Pixel Pitch und der technischen Grundlagen findest du in unserem Beitrag zu technischen Spezifikationen von LED Walls →.

Nutzungszweck definieren

Der Einsatzzweck bestimmt massgeblich die Anforderungen an Montage und Technik:

• Daürinstallation im Empfangsbereich: Hier steht Ästhetik im Vordergrund. Die LED-Wand soll bündig und sauber in die Architektur integriert werden. Wartungszugang von hinten ist ideal.
• Konferenzraum oder Showroom: Flexibilität bei den Inhaltsqüllen (HDMI, USB, Netzwerk) und gegebenenfalls eine Kombination mit Touch-Overlay oder Kamerasystemen.
• Messestand oder Event: Schneller Auf- und Abbau, robuste Transportcases, modularer Aufbau.
• Schaufenster oder Retail: Hohe Helligkeit (mindestens 2.500 cd/m² für fensternahe Positionen), Fernwartung und automatische Helligkeitsanpassung.

Phase 2: Tragwerk und Unterkonstruktion

Gewicht realistisch kalkulieren

Ein häufig unterschätzter Faktor ist das Gewicht der LED-Wall. Handelsüblliche Indoor-LED-Module wiegen zwischen 15 und 50 kg pro Quadratmeter -- je nach Bauart, Pixel Pitch und Cabinetgrösse. Dazu kommen Unterkonstruktion, Verkabelung und gegebenenfalls Kühlelemente.

Rechenbeispiel: Eine 4 × 2 Meter grosse LED Wand (8 m²) mit einem Modulgewicht von 30 kg/m² bringt allein an Panels rund 240 kg auf die Waage. Mit Unterkonstruktion und Kabelmanagement landest du schnell bei 300 bis 400 kg Gesamtgewicht.

Ein besonders elegantes Beispiel für gewichtsoptimierte Module ist die Unilumin Uslim II. Mit Cabinetgrössen von 500 × 500 mm und einem Gewicht ab etwa 7,8 kg pro Cabinet bietet sie ein attraktives Verhältnis aus Leichtbau und Bildqualität -- ideal für Wandmontagen, bei denen jedes Kilogramm zählt.

Wandtyp und Tragfähigkeit prüfen

Nicht jede Wand ist für eine direkte Montage geeignet. Die Tragfähigkeit hängt stark vom Material ab:

• Stahlbeton: Druckfestigkeit typisch 20-30 MPa. Ideal für die Wandmontage -- die Last lässt sich gleichmässig verteilen. Hier kannst du in der Regel direkt montieren.
• Maürwerk (Ziegel, Kalksandstein): Tragfähig, erfordert aber passende Dübel (Schwerlastdübel) und eventüll eine Lastverteilungsplatte.
• Trockenbau (Gipskarton): Druckfestigkeit nur 0,5-1,0 MPa. Ohne Verstärkung trägt eine Trockenbauwand keine schwere LED-Wand. Hier brauchst du entweder eine Durchbefestigung in die dahinterliegende Tragstruktur oder eine freistehende Unterkonstruktion.
• Glas oder Fensterfronten: Keine direkte Montage möglich. Hier kommen bodengestützte Rahmen oder abgehängte Systeme zum Einsatz.

Wichtig: Bei Projekten ab 100 kg Gesamtlast empfiehlt es sich, einen Statiker hinzuzuziehen. Im gewerblichen Bereich ist das in vielen Fällen sogar Pflicht.

Einen ausführlichen Vergleich der Montagearten -- wandmontiert, freistehend und mobil -- findest du im Artikel wandmontierte, mobile und freistehende LED Walls im Vergleich →.

Die drei Montagearten im Überblick

Je nach baulichen Gegebenheiten und Einsatzzweck kommen unterschiedliche Montageverfahren in Frage:

1. Wandmontage

Die LED-Wall wird direkt an einer tragfähigen Wand befestigt -- entweder über eine Schienenkonstruktion aus Aluminiumprofilen oder über eine Stahlrahmenkonstruktion, die mit Schwerlastankern in der Wand verdübelt wird. Vorteile: platzsparend, ästhetisch sauber. Nachteil: Wartungszugang nur von vorne (Front-Service) oder über einen Servicegang hinter der Wand.

2. Bodengestüzte Montage (Ground Supported)

Die LED Wall steht auf einem stabilen Bodenrahmen aus Stahl oder Aluminium. Diese Methode eignet sich besonders, wenn die Wand keine ausreichende Tragfähigkeit bietet oder wenn du die Position flexibel ändern möchtest. Der Rahmen wird häufig mit der Wand rückverankert, um ein Kippen zu verhindern.

3. Abgehängte Montage (Flown/Rigging)

Die LED-Wand wird an der Decke oder an Traversensystemen aufgehängt. Typisch für Veranstaltungshallen, Messen und Bühnen. Die Deckenstruktur muss mindestens das 1,5-fache des Gesamtgewichts tragen können -- ein Sicherheitsfaktor, der branchenüblich ist und bei professionellen Installationen konseqünt eingehalten wird.

Unterkonstruktion: Material und Ausführung

Die Unterkonstruktion bildet das Skelett deiner LED-Wall-Installation. Gängige Ausführungen:

• Stahlrahmen (Vierkantrohr 40 × 40 mm): Robuster Standard für grössere Installationen. Die Dimensionierung richtet sich nach Cabinetgrösse und Gesamtlast. Stahlrahmen müssen fachgerecht verschweisst oder verschraubt und anschliessend mit Korrosionsschutz behandelt werden.
• Aluminiumprofil-Schienensystem: Leichter als Stahl, ausreichend für Indoor-Installationen mit moderatem Gewicht. Viele Hersteller bieten proprietäre Schienensysteme an, die exakt auf ihre Cabinets abgestimmt sind.
• Traversensystem (Truss): Für abgehängte oder temporäre Installationen. Genormte Traversen (z. B. nach DIN 4113 oder Eurocode 9) bieten definierte Tragfähigkeiten.

Befestigung der Cabinets: LED-Cabinets werden in der Regel mit Edelstahlschrauben (typisch M10) an der Unterkonstruktion fixiert. Edelstahl verhindert Korrosion und schützt die Beschichtung der Profile.

Phase 3: Elektrik und Netzwerkanbindung

Stromversorgung dimensionieren

LED Walls ziehen mehr Strom, als viele Planer anfangs annehmen. Die Leistungsaufnahme hängt vom Pixel Pitch, der Helligkeit und dem dargestellten Inhalt ab. Als Faustregel kannst du mit folgenden Werten kalkulieren:

• Durchschnittliche Leistungsaufnahme: 150-300 W/m² (bei typischem Mixed Content).
• Maximale Leistungsaufnahme: 400-800 W/m² (Vollweiss bei maximaler Helligkeit).

Für eine 8-m²-LED-Wand bei durchschnittlicher Nutzung bedeutet das einen Strombedarf von 1.200 bis 2.400 Watt. Plane immer mit der maximalen Leistungsaufnahme und einem Sicherheitszuschlag von 20 Prozent -- auch wenn die LED Wall im Alltag selten Vollweiss anzeigt.

Wichtig: Die Last muss auf mehrere Stromkreise verteilt werden. Ein einzelner 16-A-Stromkreis (230 V) liefert maximal 3.680 Watt. Grössere Installationen benötigen daher dedizierte Stromkreise mit eigener Absicherung und gegebenenfalls einen separaten Unterverteiler.

Netzwerk und Signalzuführung

Moderne LED Walls werden überwiegend über Netzwerk angesteürt. Das erfordert frühzeitige Abstimmung mit der IT-Abteilung:

• Gigabit-Ethernet: Standard für die Verbindung zwischen Medienplayer/Controller und den Receiving Cards in der LED Wall.
• Dediziertes VLAN: Empfohlen, um den Videodatenverkehr vom restlichen Unternehmensnetzwerk zu trennen.
• Redundanz: Bei geschäftskritischen Installationen (z. B. Empfangsbereich, Messestand) solltest du eine redundante Signalzuführung vorsehen -- entweder per doppeltem Netzwerkkabel oder per Backup-Medienplayer.
• HDMI/DisplayPort: Für direkte Zuspielung (z. B. Laptop im Konferenzraum) muss ein entsprechender Eingang am Controller oder Medienplayer vorhanden sein.

Alle Details zur Ansteürung -- ob HDMI, WLAN, LAN oder 4G -- findest du in unserem Beitrag LED-Wand-Ansteürung: HDMI, WiFi, LAN und 4G-Optionen erklärt →.

Kabelmanagement

Ein professionelles Kabelmanagement ist kein Nice-to-have, sondern Pflicht -- insbesondere im B2B-Umfeld, wo Brandschutzvorschriften und Arbeitssicherheitsnormen gelten:

• Strom- und Datenkabel räumlich trennen, um elektromagnetische Störungen zu vermeiden.
• Kabelkanäle oder Kabeltrassen verwenden, die den Brandschutzanforderungen entsprechen.
• Genügend Kabellänge für den Wartungszugang einplanen -- insbesondere bei Front-Service-Cabinets, die nach vorne herausgeklappt werden.
• Alle Kabel beschriften, damit spätere Wartungsarbeiten effizient ablaufen.

Phase 4: Montage der LED-Cabinets

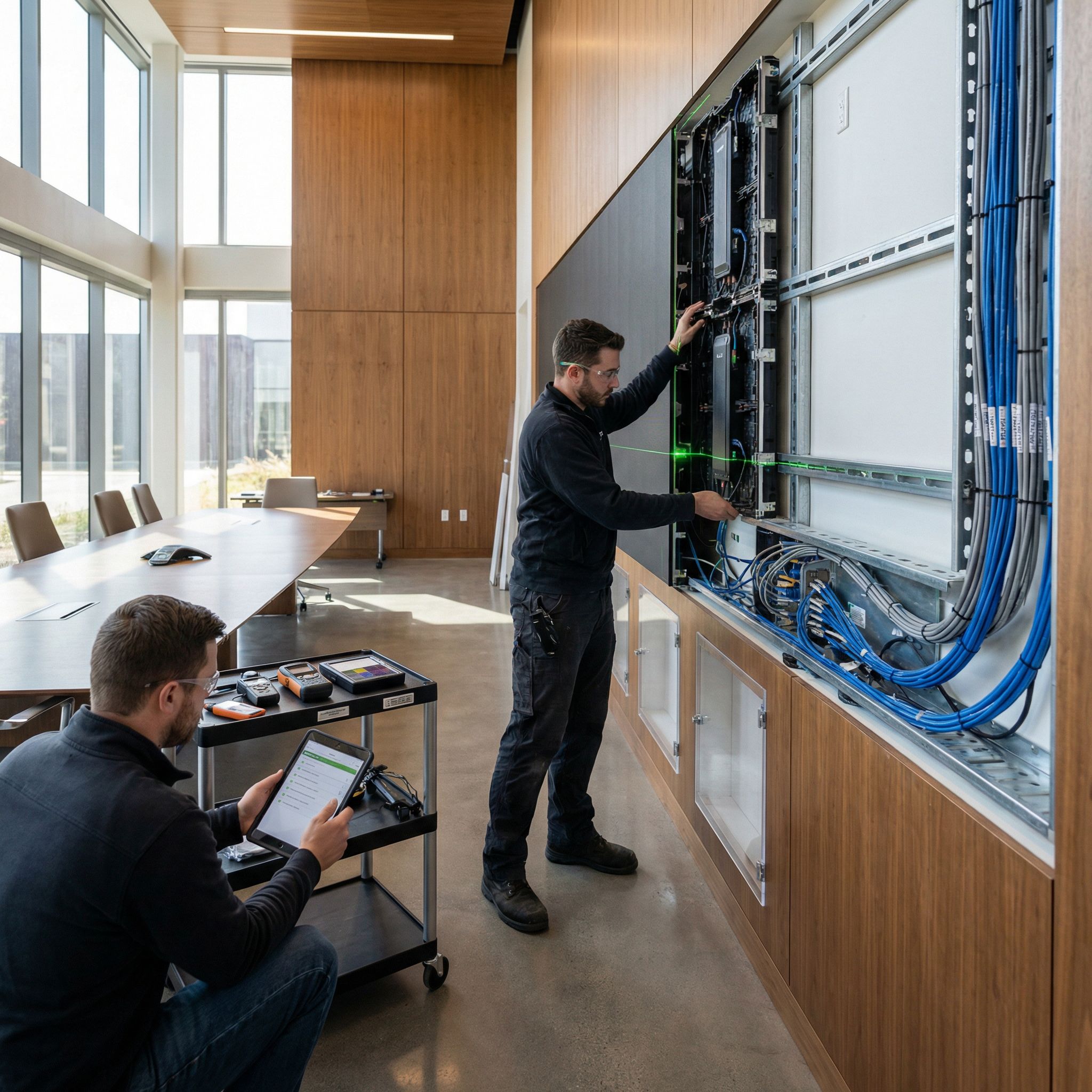

Schritt-für-Schritt-Ablauf

Wenn Unterkonstruktion, Elektrik und Netzwerk stehen, beginnt die eigentliche Montage der LED-Module. Der typische Ablauf sieht so aus:

1. Unterkonstruktion ausrichten: Mit einer Wasserwaage und gegebenenfalls einem Lasernivelliergerät wird der Rahmen exakt horizontal und vertikal ausgerichtet. Bereits Abweichungen von wenigen Millimetern führen bei grösseren LED Walls zu sichtbaren Spalten oder Versätzen.
2. Erstes Cabinet setzen: Beginne in der Regel unten links oder in der Mitte (je nach Herstellervorgabe). Das erste Cabinet ist die Referenz für alle weiteren.
3. Cabinets reihenweise montieren: Die Module werden Reihe für Reihe an der Unterkonstruktion befestigt. Dabei greifen die Verriegelungsmechanismen der Cabinets ineinander, sodass eine fugenärme Gesamtfläche entsteht.
4. Strom- und Datenkabel anschliessen: Jedes Cabinet wird mit Strom und Datensignal versorgt. Bei vielen Systemen sind die Kabelverbindungen als Steckverbinder ausgeführt, was die Montage beschleunigt.
5. Zwischenprüfung: Nach jeweils einigen Reihen empfiehlt sich ein Funktionstest, um defekte Module oder lose Verbindungen frühzeitig zu erkennen.

Eine detaillierte Schritt-für-Schritt-Anleitung zur Montage findest du im Beitrag LED Wand montieren: Anleitung zur professionellen Installation →.

Typische Fehler bei der Montage

Aus der Praxis wissen wir: Bestimmte Fehler tauchen immer wieder auf. Wenn du sie kennst, kannst du sie vermeiden:

• Unzureichende Nivellierung: Schon 2-3 mm Abweichung führen bei einer 4-Meter-Wand zu sichtbaren Fugen. Investiere die Zeit in die exakte Ausrichtung der Unterkonstruktion.
• Fehlende Servicefreiräume: Wer die LED-Wand zu dicht an die Gebäudewand setzt, hat später keinen Zugang für Wartung und Modultausch. Plane mindestens 50-80 cm Serviceabstand ein -- oder setze auf Front-Service-Cabinets.
• Stromkreise überlastet: Wenn alle Cabinets an einem einzigen Stromkreis hängen, fliegt bei Vollweiss die Sicherung. Verteile die Last sauber auf mehrere Kreise.
• Kein Testlauf vor Ort: Einzelne Module können transportbedingte Schäden aufweisen. Ein vollständiger Testlauf vor der finalen Montage spart teure Nacharbeiten.

Phase 5: Kalibrierung und Inbetriebnahme

Farbkalibrierung

Nach der Montage müssen alle Cabinets farblich aufeinander abgestimmt werden. Selbst Module aus derselben Produktionscharge können leichte Unterschiede in Helligkeit und Farbtemperatur aufweisen. Die professionelle Kalibrierung umfasst:

• Weissabgleich: Alle Module werden auf eine einheitliche Farbtemperatur kalibriert -- der Industriestandard liegt bei 6.500 Kelvin (D65).
• Helligkeitsangleichung: Die Leuchtdichte wird über die gesamte Fläche homogenisiert. Ziel ist eine maximale Abweichung von weniger als 3 Prozent.
• Farbort-Korrektur: Der Farbraum sollte mindestens 90 Prozent des sRGB-Gamuts abdecken, um natürliche Farbwiedergabe sicherzustellen.

Moderne LED-Wall-Systeme bieten softwaregestützte Kalibrierung. In Kombination mit einem Kolorimeter oder Spektralphotometer erreichst du damit eine Farbgenauigkeit, die selbst anspruchsvolle Content-Anforderungen erfüllt.

Content-Test und Abnahme

Bevor du das Projekt als abgeschlossen betrachtest, solltest du einen strukturierten Abnahmetest durchführen:

• Testbilder mit Vollfarben (Rot, Grün, Blau, Weiss, Schwarz) zur Prüfung auf tote Pixel und Farbabweichungen.
• Bewegtbild-Content zur Prüfung auf Artefakte, Ruckeln oder Synchronisationsprobleme.
• Realen Content (z. B. das Firmenlogo, typische Präsentationen) unter normalen Lichtverhältnissen betrachten.
• Fernsteürung und Content-Management-System testen -- kann der Anwender eigenständig Inhalte aktualisieren?

Budgetplanung: Was kostet die Montage einer LED Wall?

Die reinen Modulkosten sind nur ein Teil des Gesamtbudgets. Für die Montageplanung und -umsetzung solltest du folgende Positionen einkalkulieren:

• Unterkonstruktion (Material und Fertigung): Marktrichtwert (Stand 2025/2026) -- je nach Grösse und Material zwischen 1.500 und 8.000 Euro.
• Statische Prüfung: Marktrichtwert (Stand 2025/2026) -- typischerweise 500 bis 2.000 Euro für ein Gutachten.
• Elektroinstallation (Stromkreise, Unterverteiler): Marktrichtwert (Stand 2025/2026) -- 1.000 bis 5.000 Euro, stark abhängig von der vorhandenen Infrastruktur.
• Montage und Installation (Arbeitsleistung): Marktrichtwert (Stand 2025/2026) -- typisch 2.000 bis 10.000 Euro, abhängig von Grösse, Montagehöhe und Zugänglichkeit.
• Kalibrierung und Inbetriebnahme: Marktrichtwert (Stand 2025/2026) -- 500 bis 2.000 Euro.
• Netzwerkanbindung und Medienplayer: Marktrichtwert (Stand 2025/2026) -- 1.000 bis 5.000 Euro.

Einen tieferen Einblick in die Kostenstruktur und Budgetplanung bietet dir unser Beitrag LED-Wand-Kosten: Preise, Kostentreiber und Budgetplanung →.

Insgesamt machen die Montage- und Installationsnebenkosten erfahrungsgemäss 20 bis 40 Prozent der Gesamtprojektkosten aus. Plane diesen Posten von Anfang an ein -- dann gibt es am Ende keine bösen Überraschungen.

Wartung und langfristiger Betrieb nach der Montage

Mit der Inbetriebnahme ist das Projekt nicht abgeschlossen. Eine professionell montierte LED-Wand braucht regelmässige Pflege, um über Jahre hinweg zuverlässig zu funktionieren:

• Regelmässige Sichtprüfung: Alle 3-6 Monate auf tote Pixel, Farbabweichungen und mechanische Beschädigungen prüfen.
• Reinigung: Staubansammlungen auf den Modulen und im Lüftungsbereich beeinträchtigen die Lebensdaür. Eine schonende Reinigung mit antistatischen Tüchern ist empfehlenswert.
• Software-Updates: Controller-Firmware und Content-Management-Systeme regelmässig aktualisieren.
• Ersatzteil-Vorrat: Mindestens 5-10 Prozent Ersatzmodule vorhalten, damit bei einem Defekt schnell reagiert werden kann.
• Re-Kalibrierung: Nach 12-18 Monaten empfiehlt sich eine erneute Farbkalibrierung, da LEDs über die Betriebsdaür an Helligkeit verlieren.

Vertiefende Informationen zum Thema findest du in unserem Beitrag zur Wartung von LED Walls →.

Checkliste: LED-Wall-Montage für B2B-Projekte

Damit du nichts vergisst, hier die wichtigsten Schritte als kompakte Checkliste:

1. Raumanalyse durchführen (Masse, Licht, Betrachtungsabstand).
2. Nutzungszweck und Content-Anforderungen definieren.
3. Wandtyp und Tragfähigkeit prüfen -- bei Bedarf Statiker einschalten.
4. Montageart wählen (Wandmontage, bodenstehend oder abgehängt).
5. Unterkonstruktion planen und fertigen lassen.
6. Elektrik dimensionieren -- Stromkreise, Absicherung, Unterverteiler.
7. Netzwerkanbindung mit der IT-Abteilung abstimmen (VLAN, Bandbreite, Redundanz).
8. LED-Cabinets montieren und verkabeln.
9. Farbkalibrierung und Helligkeitsangleichung durchführen.
10. Abnahmetest mit Testbildern und realem Content.
11. Dokumentation erstellen (Schaltpläne, IP-Adressen, Ansprechpartner).
12. Wartungsplan aufsetzen.

Kampro als dein Partner für die LED-Wall-Montage

Bei Kampro begleiten wir dich durch den gesamten Prozess -- von der ersten Bestandsaufnahme über die Montageplanung bis zur Inbetriebnahme und darüber hinaus. Wir kennen die Herausforderungen im B2B-Umfeld und wissen, worauf es bei gewerblichen Installationen ankommt.

Mit der Unilumin Uslim II bieten wir dir ein Produkt, das speziell für anspruchsvolle Indoor-Installationen entwickelt wurde: schlankes Design, geringes Gewicht, hervorragende Bildqualität und ein durchdachtes Servicekonzept. Ob Empfangsbereich, Konferenzraum oder Showroom -- die Uslim II lässt sich flexibel in unterschiedlichste Raumkonzepte integrieren.

Du planst ein LED-Wall-Projekt und wünscht dir kompetente Unterstützung bei der Montageplanung? Nimm Kontakt mit uns auf -- gemeinsam entwickeln wir eine Lösung, die zu deinem Raum, deinem Budget und deinen Zielen passt.
