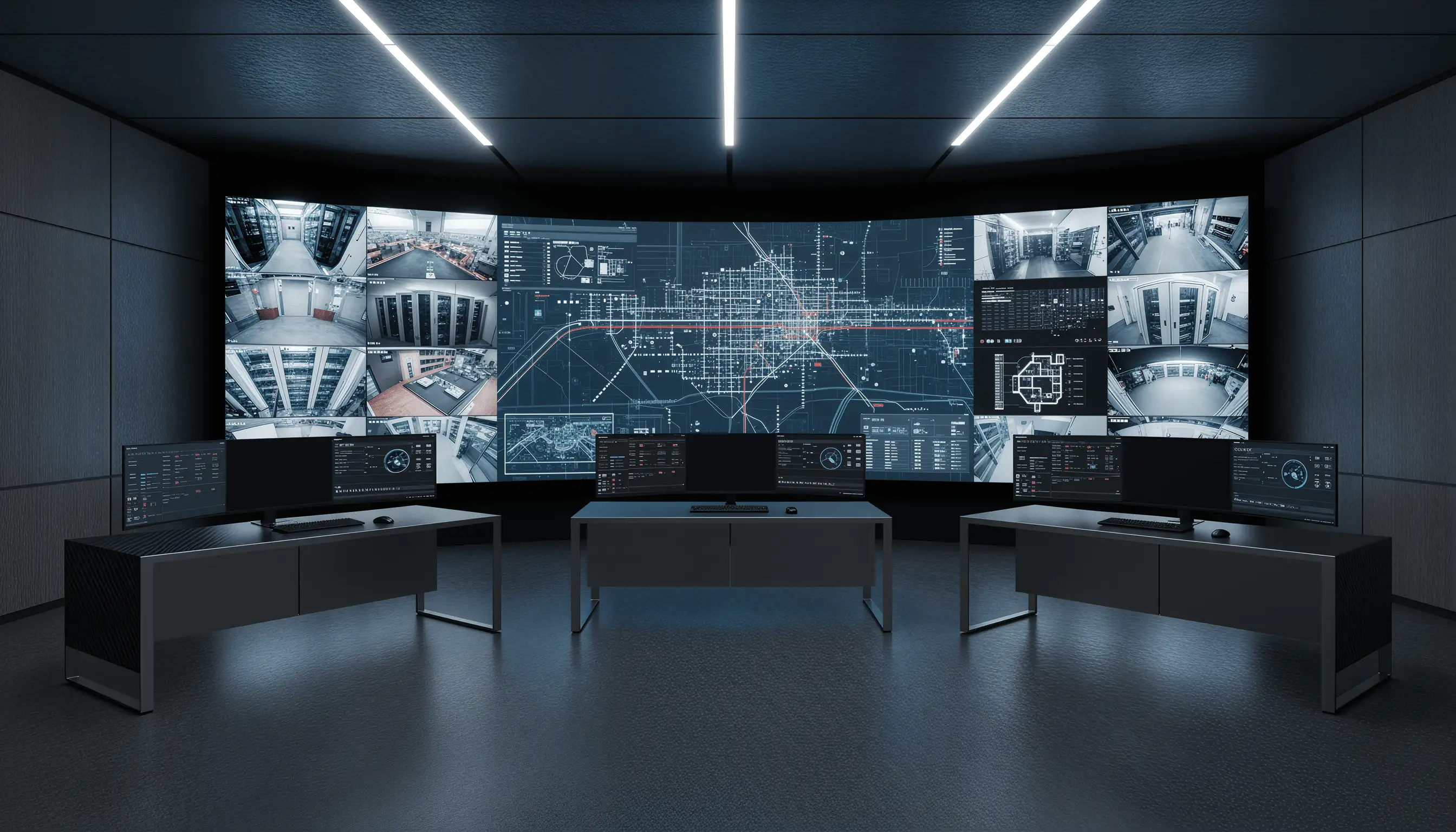

Ein Leitstand läuft nicht wie ein Meetingraum — er läuft ohne Pause. 24 Stunden, 7 Tage die Woche, 365 Tage im Jahr. Das stellt an die LED Videowall völlig andere Anforderungen als an ein Display für Präsentationen oder Empfangsbereiche. Dieser Artikel zeigt dir, welche Parameter beim Kauf und bei der Planung einer LED-Wall für den Leitstand entscheidend sind — von Pixelpitch und Ergonomie bis zu Redundanz und Wartungszugang.
Warum Leitstands-Displays besondere Anforderungen stellen
Operateure in Leitstellen, Leitwarten und Kontrollräumen arbeiten in der Regel 8 bis 12 Stunden direkt vor der Videowall. Sie überwachen kritische Systeme — Energieversorgung, Verkehrsinfrastruktur, Produktionsanlagen, Sicherheitssysteme — und müssen Alarm-Signale, Kamerafeeds und Dashboards gleichzeitig im Blick behalten.
Das bedeutet: Eine Leitstand-Videowall ist kein Kommunikationsmedium. Sie ist ein Arbeitswerkzeug mit Sicherheitsrelevanz. Ein Ausfall, Flimmern oder Helligkeitsdrift kann im schlimmsten Fall zu übersehenen Alarmen führen. Gleichzeitig bedeutet dauerhafter 24/7-Betrieb, dass Lebensdauer, Wartbarkeit und Systemredundanz von Anfang an ins Zentrum der Planung gehören.
Die 6 entscheidenden Planungsparameter
1. Pixelpitch: Betrachtungsabstand bestimmt die Wahl
In Leitstellen sitzt das Operateur-Team typischerweise in 3 bis 8 Metern Abstand zur Videowall. Daraus ergibt sich der optimale Pixelpitch: Für 3 bis 5 Meter eignet sich P1.5 bis P2.5, für 5 bis 8 Meter P2.5 bis P3.5. Feinere Pitches als nötig steigern nur Kosten und Wärmeentwicklung, ohne die Bildqualität im täglichen Betrieb spürbar zu verbessern.
Die Empfehlung aus der Praxis für typische Leitstellen (5 bis 8 Meter Betrachtungsabstand): P2.5 bis P3 bietet das beste Verhältnis aus Bildqualität, Wärmemanagement und Betriebskosten für Dauerbetrieb.
2. Helligkeit und Ergonomie: Weniger ist mehr
Ein häufiger Fehler beim Leitstandsdisplay: zu hohe Helligkeit. Wer eine Indoor-LED-Wall mit 3.000 Nit in einem Kontrollraum auf Maximalhelligkeit betreibt, schadigt den Operateuren langfristig die Augen und erhöht die Fehlerquote.
Für Dauerbetrieb in Leitstellen wird eine Betriebshelligkeit von 600 bis 1.000 Nit empfohlen — deutlich unter den technischen Maximalwerten, aber optimal für 8- bis 12-stündige Schichten. Moderne LED-Systeme erlauben eine präzise Helligkeitskalibrierung; nutze diese und halte sie im Wartungsplan fest.
Kalibrierung ist im Leitstandskontext keine Option, sondern eine Arbeitsschutzanforderung. Helligkeitsdrift zwischen Modulen — wenn einzelne Bereiche der Wand heller oder dunkler werden — kann die Wahrnehmung von Alarmen und Statusindikatoren beeinträchtigen.
3. Refresh-Rate: Unverzichtbar für Kamerafeeds
Kamerafeeds, Echtzeit-Datendashboards und bewegte Grafiken stellen besondere Anforderungen an die Refresh-Rate. Bei zu niedrigen Werten entstehen sichtbare Flimmereffekte und Störungen im Kamerafeed.
Für Leitstandsanwendungen werden mindestens 1.920 Hz Refresh-Rate empfohlen, hochwertiger Systeme erreichen 3.840 Hz und mehr. Dieser Wert ist im Datenblatt des Systems zu prüfen — nicht jedes LED-Display kommuniziert ihn transparent.
4. Redundanz: Das Prinzip der Ausfallsicherheit
Im Leitstand darf kein Single Point of Failure existieren. Das bedeutet konkret:
Redundante Netzteile: Jede Stromversorgungseinheit doppelt ausgelegt, sodass ein Netzteilausfall keinen Displayausfall verursacht.
Redundante Signalpfade: Zwei unabhängige Signalleitungen vom Controller — fällt eine aus, übernimmt die andere automatisch.
Redundante Controller: In kritischen Installationen arbeiten zwei Controller parallel — der Sekundär-Controller übernimmt bei Ausfall des Primär-Controllers nahtlos.
USV (Unterbrechungsfreie Stromversorgung): Puffert Stromschwankungen und Kurzausfalle aus dem Netz, ohne dass das Display kurz ausgeht.
5. Hot-Swap und Wartungszugang: Reparatur ohne Betriebsstopp
In einem 24/7-Leitstand kann die Videowall nicht für eine Stunde abgeschaltet werden, weil ein Modul getauscht werden muss. Die Lösung: Hot-Swap-fähige Module und Frontservicedesign.
Hot-Swap bedeutet: Ein defektes Modul wird im laufenden Betrieb ausgetauscht — ohne das gesamte System herunterzufahren. Frontservicedesign erlaubt den Zugang von vorne, ohne Rückbau der Wandkonstruktion. Beide Features sind bei der Produktauswahl für Leitstands-Anwendungen zwingend.
Plane darüber hinaus ein Lager mit Ersatzmodulen. Für kritische Infrastruktur empfehlen wir mindestens 5 bis 10 Prozent der Gesamtmodulanzahl als Vorrat auf Lager zu halten.
6. Kalibrierung und Langzeitstabilität
LED-Module altern nicht gleichmäßig. Über Monate und Jahre entstehen minimale Helligkeits- und Farbdifferenzen zwischen Modulen, die im Normaleinsatz kaum auffallen — in einem Leitstand aber die Interpretation von Statusindikatoren beeinflussen können.
Für Leitstandssysteme empfehlen wir:
— Halbbjährliche Kalibrierung durch Fachbetrieb (Farb- und Helligkeitsabgleich aller Module)
— Protokollierung der Kalibrierungsdaten für Qualitätsnachweise
— Einsatz von Displays mit automatischer Delta-Anpassung (Closed-Loop-Kalibrierung) für hochwertige Systeme
Mehr zu Wartungsintervallen und Reinigung: Lebensdauer und Wartung von LED-Walls — vollständiger Leitfaden →
Praxisbeispiel: Guangdong Power Grid Dispatching Center
Ein dokumentiertes Praxisbeispiel aus der Branche: Das Guangdong Power Grid Dispatching Center in China setzt auf eine LPDISPLAY Magic Cube LED-Videowall in P1.56 Pixelpitch auf einer Fläche von 10,9 m². Das System ist für den 24/7-Betrieb in einem kritischen Energieverteilungsleitstand ausgelegt und überwacht in Echtzeit die Verteilung von Strom über ein weitverzweigtes Netz.
Dieses Beispiel illustriert, wie Feinpitch-LED-Technologie selbst in mission-kritischen Anwendungen zuverlässig eingesetzt werden kann — und warum die Investition in hochwertige, redundanzfähige Systeme in diesem Umfeld keine Option ist, sondern eine Voraussetzung. (Quelle: LPDISPLAY Case Studies — szlpdisplay.com/case-studies/)
Content-Management und Signalintegration im Leitstand
Eine Leitstand-Videowall ist selten eine einzelne Signalquelle. Typische Quellen, die gleichzeitig auf der Wand dargestellt werden:
— Kamerafeeds (CCTV, IP-Kameras)
— SCADA- und BMS-Systeme (Building Management, Anlagensteuerung)
— GIS-Karten und Geoinformationssysteme
— Alarmmanagementsysteme
— Dashboards und Analytics-Oberflächen
— Videokonferenzsysteme (für Lagebeurteilungen)
Ein leistungsfähiger Video-Controller mit Multi-Source-Fähigkeit ist deshalb ein ebenso wichtiger Teil des Gesamtsystems wie das Display selbst. Der Controller muss alle Signalquellen aufnehmen, skalieren und auf der LED-Wall flexibel positionieren können — ohne messbare Latenz.
Mehr zu Leitstand-spezifischen Technologieanforderungen: LED-Wand für Leitstellen: operatives Design für 24/7-Betrieb →
Raumplanung: Was vor dem Kauf geklärt sein muss
Die beste Videowall nützt wenig, wenn Raumgeometrie, Beleuchtung und Sitzpositionen nicht zur Anlage passen. Kläre vor der Planung:
Betrachtungsabstände: Welcher Sitzplatz ist am weitesten entfernt? Welcher am nächsten? Der nächste Abstand bestimmt den Mindest-Pixelpitch.
Raumbeleuchtung: Leuchtstoffröhren oder LED-Deckenleuchten direkt über dem Display können Reflexionen verursachen. Matte Displayoberflächen und angepasste Raumbeleuchtung sind bei Leitstandsplanung Standard.
Raumakustik: LED-Walls mit aktiver Kühlung können Hörgeräusche erzeugen. Für Leitstellen mit Kommunikationsanforderungen passiv gekühlte oder geräuschoptimierte Systeme bevorzugen.
Blickwinkel der Operateure: LED-Walls haben definierte Blickwinkelwerte (typisch ±120 Grad horizontal). Stelle sicher, dass auch seitlich sitzende Operateure noch eine akzeptable Farbwiedergabe erhalten.
Mehr zur technischen Installationsplanung: Installation von LED-Walls — Montagearten & technische Voraussetzungen →
Checkliste: Bereit für eine 24/7-Leitstand-Videowall?
Hardware-Anforderungen:
✔ Pixelpitch auf Betrachtungsabstand abgestimmt (P1.5–P3 für typische Leitstands-Distanzen)
✔ Refresh-Rate mindestens 1.920 Hz
✔ Redundante Netzteile in jedem Modul/jeder Einheit
✔ Redundante Signal- und Datenpfade
✔ Hot-Swap-fähige Module dokumentiert
✔ Frontservicedesign verifiziert
✔ USV-Einbindung geplant
Raumplanung:
✔ Betrachtungsabstände aller Sitzplätze gemessen
✔ Raumbeleuchtung auf Reflexionsvermeidung geprüft
✔ Signalquellen und Controller spezifiziert
✔ Kühlkonzept und Raumtemperatur definiert
Betrieb und Wartung:
✔ Wartungsvertrag mit definierten Reaktionszeiten abgeschlossen
✔ Ersatzmodul-Lager eingeplant
✔ Kalibrierungsintervalle in Betriebsplan eingetragen
✔ Schulung des Betriebspersonals geplant
Für die Technologieauswahl: Videowall-Technologietrends 2026 für Leitstellen und Kontrollräume →
Infiled OrionLED Serie — Indoor High-Performance-LED-Wall entdecken →
Fazit: Im Leitstand zählt jedes Detail
Eine Leitstand-Videowall ist die anspruchsvollste Kategorie von LED-Wall-Installationen. Hier sind Ausfallsicherheit, Ergonomie und Langzeitstabilität keine Premium-Extras, sondern Basiseigenschaften. Wer bei der Produktauswahl Redundanz und Wartbarkeit in den Mittelpunkt stellt — und nicht nur auf den Anschaffungspreis schaut — investiert in ein System, das unter höchster Belastung zuverlässig seinen Dienst tut.
Kampro begleitet dich von der ersten Anforderungsanalyse bis zur finalen Inbetriebnahme. Starte mit unserem Kaufratgeber: LED-Wall kaufen — alles, was du vor dem Kauf wissen musst →
Quellen und Hinweise
Praxisbeispiel Guangdong Power Grid: LPDISPLAY (szlpdisplay.com) Case Study: Magic Cube Series P1.56, 10,9 m², Guangdong Power Grid Dispatching Center. Quelle: szlpdisplay.com/case-studies/ (dokumentiertes Referenzprojekt des Herstellers).
Helligkeitsempfehlung 600–1.000 Nit: Branchenrichtwert für Leitstandsumgebungen, unterstützt durch Lightomated (lightomated.com/blog/control-room-led-video-wall/) und Canbest LED (canbest-led.com). Exakte Werte hängen von Raumbeleuchtung und Displaygröße ab.
Refresh-Rate 1.920 Hz: Mindestempfehlung für flimmerfreie Darstellung von Kamerafeeds, basierend auf allgemeinen Branchenwerten für professionelle Leitstandsdisplays. Systemspezifische Werte beim Hersteller erfragen.
Pixelpitch-Empfehlungen: P2.5–P3 für 5–8 Meter Betrachtungsabstand sind Branchenrichtwerte gemäß Herstellerangaben (Infiled, Unilumin) und Fachquellen (canbest-led.com, mauell.com). Endgültige Auswahl immer auf Basis konkreter Raumvermessung treffen.
