Pixelabstand bei LED-Walls richtig wählen: Bedeutung, Berechnung und Praxisbeispiele

Was ist eine LED-Wall und wie funktioniert sie?

Das Wichtigste in Kürze: Eine LED-Wall ist ein modular aufgebautes, selbstleuchtendes Displaysystem. Für die spätere Bildqualität zählen neben dem Pixelabstand auch Ansteuerung, Kalibrierung, Servicezugang und Redundanz als Systemkomponenten.

Eine LED-Wall ist ein großformatiges, modular aufgebautes Display, das aus vielen LED-Modulen oder Cabinets besteht. Jedes Modul enthält ein Raster aus RGB-LEDs (SMD oder teils COB), die zusammen ein Bild erzeugen. Im Unterschied zu Projektion ist die LED-Wall selbstleuchtend und erreicht hohe Helligkeiten, was sie für helle Umgebungen, 24/7-Betrieb und große Bildflächen prädestiniert.

Technisch entsteht das Bild durch die Ansteuerung einzelner Pixel via Receiving Cards im Cabinet und eine zentrale Sending Card bzw. ein Videoprozessor-Setup. Der Prozessor skaliert Eingangssignale (z. B. 1080p, 4K) auf die native Auflösung der LED-Wall und übernimmt Aufgaben wie Farbraum, Gamma, Synchronisation, Low-Latency-Modi oder Multi-Window-Layouts. Für B2B-Installationen sind zudem Redundanzkonzepte (Signal, Netzteile, Datenpfade) ein zentrales Planungsthema.

Im Markt unterscheiden sich LED-Walls grob in Indoor- und Outdoor-Systeme. Outdoor-LED-Walls benötigen höhere Schutzklassen, mehr Helligkeit und eine andere Optik, um bei Sonnenlicht lesbar zu bleiben. Indoor-LED-Walls priorisieren dagegen feine Pixelabstände, gleichmäßige Darstellung bei kurzen Betrachtungsabständen und geringe Geräuschentwicklung der Kühlung.

Für Entscheider wichtig: Eine LED-Wall ist nie nur “Panelware”, sondern ein Gesamtsystem. Neben dem Pixelabstand beeinflussen Qualität und Stabilität Faktoren wie LED-Binning, Kalibrierung, Gleichmäßigkeit (Uniformity), Bit-Tiefe, Scan-Rate, Bildwiederholfrequenz, Blickwinkel, Oberflächenfinish, Servicezugang (Front/Rear), EMV-Konzept und die Langzeitverfügbarkeit von Ersatzteilen. Der Pixelabstand ist zwar ein dominanter Parameter, aber er muss in ein stimmiges Gesamtdesign eingebettet werden.

Typische Entscheidungsfragen in Projekten lauten: Welche Inhalte laufen wirklich (Text, KPI-Dashboards, Produktvisualisierung, Live-Video)? Wie nah steht das Publikum? Wie kritisch sind Moiré-Effekte bei Kameras? Und welche Wartungsstrategie ist im Betrieb realistisch? Die Antworten darauf führen direkt zur richtigen Pixelabstand-Entscheidung und verhindern Fehlinvestitionen.

Was bedeutet Pixelabstand bei LED-Walls?

Das Wichtigste in Kürze: Der Pixelabstand beschreibt die Pixeldichte und beeinflusst damit, welche native Auflösung eine LED-Wall bei gegebener Größe erreicht. Als Qualitätsaussage reicht er allein nicht aus, weil Systeme mit gleichem Pitch sich in Kalibrierung und Ansteuerung deutlich unterscheiden können.

Der Pixelabstand (auch Pixel Pitch) beschreibt den Abstand zwischen den Mittelpunkten zweier benachbarter Pixel, üblicherweise in Millimetern angegeben (z. B. P1.5, P2.6, P3.9). Je kleiner dieser Abstand, desto mehr Pixel befinden sich pro Quadratmeter und desto höher ist die mögliche Detaildarstellung. Für die LED-Wall bedeutet das: Bei gleichem Format steigt mit kleinerem Pixelabstand die native Auflösung.

Wichtig ist die Unterscheidung zwischen Pixelabstand und “Auflösung” im klassischen Sinne. Eine LED-Wall hat eine native Pixelmatrix, die sich aus der Anzahl der Module und der Pixel pro Modul ergibt. Der Pixelabstand bestimmt, wie viele Pixel pro Meter entstehen, und damit indirekt, welche Gesamtauflösung eine bestimmte Wandgröße erreicht. Ein 3 Meter breites System hat mit P1.5 eine deutlich höhere Pixelzahl als mit P3.9, auch wenn beide über denselben Videoprozessor ein 4K-Signal erhalten.

Für B2B-Anwendungen wird der Pixelabstand oft als Proxy für Qualität genutzt, doch das greift zu kurz. Zwei LED-Walls mit gleichem Pixelabstand können sich massiv unterscheiden, etwa durch bessere Kalibrierung, stabilere Treiber-ICs, gleichmäßigere LEDs (Binning), höhere Bit-Tiefe oder bessere thermische Auslegung. Pixelabstand ist also eine notwendige, aber keine hinreichende Qualitätsangabe.

In Ausschreibungen lohnt es sich, Pixelabstand in Relation zu Betrachtungsabstand und Inhaltstyp zu definieren. Ein KPI-Dashboard mit vielen kleinen Schriftgrößen verlangt feinere Pixelabstände als ein emotionales Marken-Video. Ebenso kann eine LED-Wall in einem Foyer tagsüber durch Tageslicht und Reflexionen geprägt sein, wodurch Kontrast und Oberflächenfinish (z. B. matte Masken) wichtiger werden, als die letzte Pixelreserve.

Markttrend: In Indoor-Installationen verschiebt sich die Nachfrage in Richtung feinerer Pixelabstände (häufig P1.2 bis P2.6), oft kombiniert mit COB-Technologie für robustere Oberflächen und bessere Schwarzdarstellung. Gleichzeitig wächst der Bedarf an kamera-tauglichen Settings (Broadcast, Hybrid-Events), wo neben dem Pixelabstand die Scan-Architektur, PWM-Frequenz und das Verhalten bei Shutter-Winkeln entscheidend sind. Wer Pixelabstand isoliert betrachtet, riskiert Fehlentscheidungen in genau diesen trendgetriebenen Anwendungen.

Wie beeinflusst der Pixelabstand die Bildqualität?

Das Wichtigste in Kürze: Der Pixelabstand steuert vor allem, ab welcher Distanz die Pixelstruktur sichtbar wird und wie sauber Text/Details wirken. Bildqualität entsteht aber im Zusammenspiel mit Content, Skalierung, Kalibrierung, Oberfläche und – bei Kameraeinsatz – Ansteuerungsparametern.

Der Pixelabstand beeinflusst die Bildqualität primär über die wahrnehmbare Auflösung und die Sichtbarkeit der Pixelstruktur. Bei kurzen Betrachtungsabständen führt ein zu großer Pixelabstand dazu, dass Kanten “treppig” wirken, feine Schrift unsauber erscheint und Bilddetails verschwimmen. Bei passenden Abständen hingegen wirkt das Bild geschlossen und “display-typisch”, ohne dass einzelne Pixel oder Zwischenräume dominieren.

Ein zweiter Effekt betrifft die Darstellung von Text und UI-Elementen. In vielen B2B-Setups sind nicht nur Videos relevant, sondern auch Menüs, Tabellen, Lagepläne, Preislisten oder Echtzeitdaten. Solche Inhalte sind hochfrequent und verzeihen geringe Pixeldichte schlechter als Video.

Praxisregel: Je mehr Text und filigrane Grafiken, desto stärker muss der Pixelabstand an den minimalen Betrachtungsabstand angepasst werden.

Der Pixelabstand wirkt außerdem indirekt auf die Bildverarbeitung. Bei groben Pixelabständen und geringer nativer Auflösung muss stärker skaliert werden, was zu weicheren Details oder Aliasing führen kann, insbesondere bei schrägen Linien. Bei feinen Pixelabständen steigt dagegen die native Auflösung, wodurch 1:1-Pixelmapping häufiger möglich ist und das Ergebnis stabiler wirkt. Allerdings ist eine sehr hohe native Auflösung nur dann nutzbar, wenn Content-Workflows, Zuspielung und Prozessorleistung darauf ausgelegt sind.

Weitere Qualitätsfaktoren werden oft fälschlich dem Pixelabstand zugeschrieben. Ein unruhiges Bild, Banding oder Flicker kommt häufig von Treiber-ICs, ungünstigen Scan-Settings, zu niedriger PWM-Frequenz oder schlechter Kalibrierung. Ebenso hängt die Schwarzdarstellung stark von LED-Typ, Maskenmaterial, Oberflächenfinish und der Umgebungsreflexion ab. Eine feinere LED-Wall kann bei ungünstiger Oberfläche oder hoher Reflexion trotzdem “grau” wirken.

Für kamerabasierte Anwendungen (Studio, Event, Streaming) muss man zusätzlich Moiré und Interferenz beachten. Feinerer Pixelabstand reduziert das Moiré-Risiko nicht automatisch, sondern verschiebt es; relevant sind auch Kameradistanz, Brennweite, Sensorauflösung und die LED-Ansteuerung. In der Praxis entscheidet man hier nicht nur nach “Schärfe fürs Auge”, sondern nach einem Set aus Parametern: Wer Bildqualität seriös bewertet, testet mit realen Inhalten, realem Abstand und im realen Licht.

Pixelabstand berechnen: Formel und Viewing Distance

Das Wichtigste in Kürze: Für B2B-Projekte reichen praxistaugliche Faustformeln, wenn sie konsequent mit realen Betrachtungszonen (min/typ/max) angewendet werden. Zusätzlich sollte die native Auflösung (Pixel pro Meter) mitgedacht werden, damit Zuspielung und Contentplanung zur Wand passen.

Für eine belastbare Pixelabstand-Entscheidung braucht es eine einfache, nachvollziehbare Methode, um Betrachtungsabstand und erforderliche Pixeldichte zu verbinden. In der Praxis haben sich Faustformeln etabliert, die auf der Sehschärfe und dem Umstand beruhen, dass das menschliche Auge aus größerer Distanz weniger Details auflösen kann. Ziel ist nicht akademische Perfektion, sondern eine reproduzierbare Planungsgrundlage für B2B-Projekte.

Eine gängige Faustformel für den minimalen Betrachtungsabstand lautet: Minimalabstand (m) ≈ Pixelabstand (mm) × 1 bis 2. Der konservativere Wert (×2) wird oft genutzt, wenn Text/GUI wichtig ist oder wenn eine “nahe” Nutzung realistisch ist. Beispiel: P2.5 ergibt ca. 2,5 bis 5 m als sinnvollen Bereich, wobei 2,5 m bereits ambitioniert ist, wenn kleine Schriften gefordert sind.

Umgekehrt lässt sich daraus der Pixelabstand ableiten, wenn der minimale Betrachtungsabstand bekannt ist: Pixelabstand (mm) ≈ Minimalabstand (m) / 1 bis 2. Steht das Publikum im Retail-Foyer sicher ab 3 m, liegt man typischerweise bei P1.5 bis P3.0, je nach Content. Für Konferenzräume mit 1,5–2 m minimalem Abstand sind häufig P1.2 bis P1.8 erforderlich, wenn Präsentationen und Text regelmäßig genutzt werden.

Für Planer ist zusätzlich die native Auflösung relevant. Näherungsweise gilt: Pixel pro Meter ≈ 1000 / Pixelabstand (mm). Eine 4 m breite LED-Wall mit P2.0 hat grob 2000 Pixel pro Meter, also etwa 8000 Pixel in der Breite. Das übersteigt 4K in der Breite und erfordert konsequente Content- und Prozessorplanung, sonst wird die Auflösung nicht genutzt. Umgekehrt hat P3.9 nur ca. 256 Pixel pro Meter; 4 m Breite ergeben rund 1024 Pixel, was für Video bei größerem Abstand gut sein kann, für textlastige Inhalte jedoch limitiert.

Entscheidend ist, dass Viewing Distance nicht nur “ein Wert” ist. In realen Umgebungen gibt es Zonen: minimale Distanz (nächster Betrachter), typische Distanz (Mehrheit) und maximale Distanz (hinten im Raum). Eine robuste Spezifikation orientiert den Pixelabstand an der minimalen sinnvollen Distanz, während Helligkeit, Blickwinkel und Content-Layout die restlichen Zonen absichern. In Ausschreibungen bewährt sich, die minimalen Betrachtungsabstände als Anforderung zu benennen und Testabnahmen (z. B. Lesbarkeit definierter Schriftgrößen) vorzusehen, statt nur eine Pitch-Zahl zu vergleichen.

Welcher Pixelabstand für welchen Einsatzzweck?

Das Wichtigste in Kürze: Der passende Pixelabstand ergibt sich aus minimaler Distanz, Content (Text/GUI vs. Video), Kameranutzung und Umgebungsbedingungen. Eine Auswahl „so fein wie möglich“ bindet Budget in nicht sichtbare Auflösung und lenkt von relevanten Qualitäts- und Betriebskriterien ab.

Die richtige Auswahl des Pixelabstands einer LED-Wall ist immer eine Übersetzung von Nutzung in Technik. Entscheidend sind: minimaler Betrachtungsabstand, Anteil von Text/UI, Kameranutzung, verfügbare Fläche und Umgebungslicht. Wer den Pitch nur nach “so fein wie möglich” auswählt, bindet Budget in Auflösung, die im Raum nicht wahrgenommen wird, und vernachlässigt häufig wichtigere Qualitätsparameter wie Uniformity, Kalibrierung oder Redundanz.

Für Konferenz- und Meetingräume sind kurze Distanzen typisch, oft 1,5–4 m. Präsentationen, Tabellen und kleine Schriftgrößen sind Standard, daher sind feinere Pixelabstände sinnvoll, häufig im Bereich P1.2 bis P1.8. In Executive-Briefing-Räumen oder Kontrollräumen kann auch P0.9 bis P1.2 passen, sofern Content-Workflows und Servicekonzept das unterstützen.

In Foyers, Unternehmenslobbys und Retail liegt der typische Abstand eher bei 3–10 m, Inhalte sind oft video- oder bildlastig, mit weniger kleinteiligem Text. Hier funktionieren häufig P1.9 bis P3.0 sehr gut, je nach Nähe der Laufwege. Wird ein Produktkonfigurator oder interaktives UI eingesetzt, verschiebt sich die Empfehlung Richtung feiner.

Auditorien, Eventflächen und Messe arbeiten mit stark variierenden Distanzen und oft wechselnden Setups. Für Indoor-Events sind P2.6 bis P3.9 verbreitet, abhängig von Bühnenabstand und Kamerathematik. Für Outdoor-Events liegen typische Werte häufig bei P3.9 bis P6.6, wobei Helligkeit und Wetterschutz mindestens so wichtig sind wie die Pixeldichte.

In Control Rooms und Leitständen ist die Anforderung “Datenlesbarkeit” dominant. Dort sind P0.9 bis P1.5 häufig gerechtfertigt, allerdings nur, wenn Signalwege, Prozessoren und die Arbeitsplatzergonomie darauf abgestimmt sind. Ein häufiger Fehler ist, feinen Pitch zu kaufen und dann Inhalte mit zu großen Scaling-Faktoren oder ungeeigneten Farbräumen zu fahren, wodurch der Vorteil verpufft.

LED-Wall Pixelabstand: Typische Werte im Überblick

Das Wichtigste in Kürze: Typische Pitch-Bereiche lassen sich grob nach Einsatzumfeld clustern. Für Entscheidungen hilft die Einordnung, ersetzt aber nicht die Spezifikation nach Betrachtungsabstand, Content und Systemparametern.

Typische Pixelabstände haben sich marktseitig nach Einsatzbereichen segmentiert, auch wenn es Überschneidungen gibt. Für B2B-Entscheider ist diese Einordnung hilfreich, um Angebote einzuordnen und “zu gute” oder “zu grobe” Vorschläge schnell zu erkennen. Dabei gilt: Der Pitch ist ein Startpunkt, nicht die komplette Spezifikation.

Sehr fein (P0.6–P1.2) findet man vor allem in Premium-Indoor-Installationen mit kurzen Betrachtungsabständen, etwa in Studios, Showrooms, Experience Centers oder Leitständen. Diese Systeme verlangen meist höhere Investitionen in Verarbeitung, Kalibrierung und thermisches Design. Zudem steigen die Anforderungen an Content (saubere Typografie, passende Auflösung) und an Prozessorleistung.

Fein bis mittel (P1.5–P2.6) ist heute in vielen Corporate- und Retail-Indoor-Projekten ein “Sweet Spot”. Der Bereich deckt viele reale Betrachtungsabstände ab und erlaubt sowohl Video als auch gut lesbare Präsentationsinhalte, sofern die Wandgröße passt. Hier sind auch Serviceaspekte wie Frontservice und Ersatzteilverfügbarkeit im Projektalltag gut beherrschbar.

Mittel bis grob (P2.9–P4.8) ist typisch für größere Flächen, Bühnen, Mehrzweckhallen und Anwendungen, bei denen Betrachter selten sehr nah an die LED-Wall herankommen. Für Event-Setups kann dieser Bereich wirtschaftlich sehr attraktiv sein, weil große Bildflächen bezahlbar bleiben. Für textlastige Dashboards oder nahe Interaktion ist er dagegen oft ungeeignet.

Grob (P5.0–P10) dominiert viele Outdoor-Installationen, Sportstätten, Großwerbung und Bereiche mit großen Betrachtungsabständen. Hier zählen Robustheit, Helligkeit, Wartungszugang und Wetterbeständigkeit. In diesem Segment ist die Diskussion weniger “fein genug?”, sondern “hell genug, langlebig genug, servicefreundlich genug?”.

Kosten und Pixelabstand: Der Zusammenhang

Das Wichtigste in Kürze: Feinere Pixelabstände erhöhen die Systemkosten deutlich, aber nicht linear – und sie ziehen oft höhere Anforderungen an Signalverarbeitung und Projektnebenkosten nach sich. Wirtschaftlich entscheidend ist der Mehrwert am realen Betrachtungsabstand und im realen Content-Alltag.

Der Zusammenhang zwischen Kosten und Pixelabstand ist in der Praxis stark, aber nicht linear. Ein kleinerer Pixelabstand bedeutet mehr LEDs, mehr Lötstellen, höhere Anforderungen an Treiber und oft komplexere Fertigung. Dadurch steigen Material- und Qualitätskosten pro Quadratmeter deutlich. Gleichzeitig wächst mit höherer Pixeldichte der Bedarf an leistungsfähigerer Signalverarbeitung und ggf. an mehr Datenleitungen, was Systemkosten zusätzlich beeinflusst.

Für B2B-Entscheider ist wichtig, Kosten nicht nur als “€/m²” zu betrachten. Der Pixelabstand beeinflusst auch Betriebskosten und Projektnebenkosten: Planung, Statik, Unterkonstruktion, Prozessoren, Redundanz, Abnahme- und Kalibrieraufwand. Eine LED-Wall mit sehr feinem Pitch kann zudem höhere Anforderungen an die Umgebungsbedingungen stellen, etwa an saubere Stromversorgung, konstante Temperaturführung oder strengere Wartungszyklen.

Ein typisches Kostenmissverständnis: Wenn ein Raum aus 5 m Entfernung genutzt wird, bringt der Sprung von P2.6 auf P1.2 häufig keinen proportionalen Mehrwert, kostet aber erheblich mehr. Sinnvoller kann es sein, im “passenden” Pitch zu bleiben und Budget in messbar wirksame Qualität zu investieren, etwa bessere Kalibrierung, höhere Bit-Tiefe, bewährte Treiber-ICs, langlebigere Netzteile, Ersatzteilpakete oder ein Redundanzkonzept für 24/7-Betrieb.

Auf der anderen Seite kann ein zu grober Pixelabstand Folgekosten verursachen, die in der Beschaffung nicht sichtbar sind. Wenn Text nicht lesbar ist, werden Inhalte angepasst, Schriften vergrößert, Layouts vereinfacht oder zusätzliche Displays ergänzt. In Leitständen oder Konferenzräumen kann das Produktivitätskosten erzeugen, die die Einsparung beim Pitch schnell übersteigen. Wirtschaftlich ist deshalb nicht “billigst”, sondern “zweckangemessen” inklusive Content-Realität.

Markttrend: Viele Unternehmen standardisieren LED-Wall-Typen, um Betrieb und Ersatzteilhaltung zu vereinfachen. Dabei wird oft ein Pitch-Band (z. B. P1.5–P2.6) als Corporate Standard definiert und je nach Standortgröße skaliert. Das senkt Integrationsrisiken, weil Workflows, Prozessorprofile und Farbkalibrierung wiederverwendbar bleiben.

Praxisbeispiele: Pixelabstand-Wahl in verschiedenen Branchen

Das Wichtigste in Kürze: Praxiswerte entstehen aus realen Laufwegen, typischer Nutzung (Video vs. Information) und betrieblichen Anforderungen wie 24/7-Stabilität oder Kameraeinsatz. Die Beispiele zeigen, warum Pitch-Entscheidungen ohne Kontext schnell zu teuer oder zu grob werden.

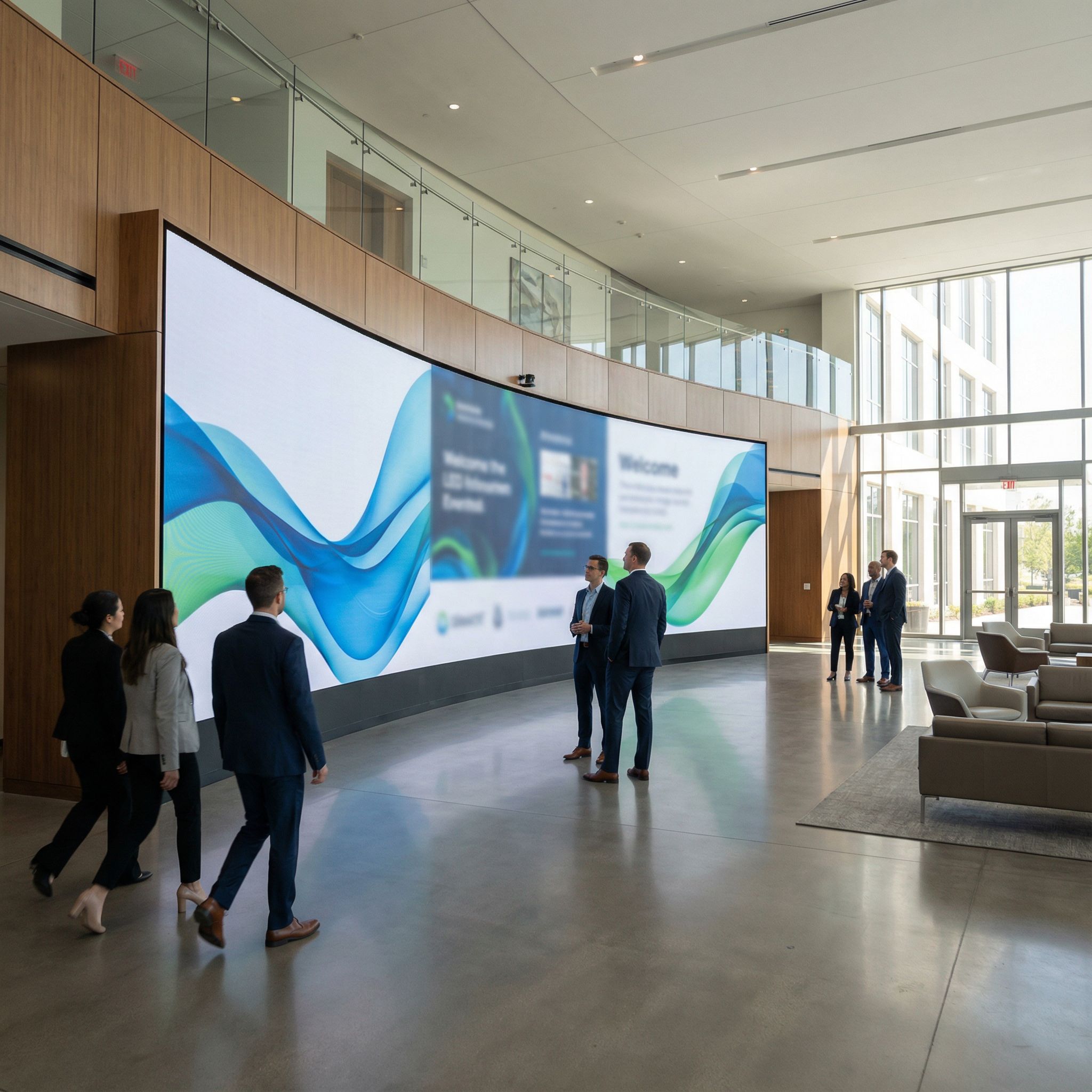

Corporate Kommunikation (HQ-Lobby): Eine LED-Wall im Eingangsbereich soll Imagefilme, Begrüßung, Eventhinweise und gelegentlich Live-Streams zeigen. Laufwege führen teils bis auf 2,5–3 m an die Fläche heran, die typische Betrachtung liegt bei 5–8 m. In solchen Projekten ist häufig P1.9 bis P2.6 ein pragmatischer Bereich: nah genug für saubere Typografie, wirtschaftlich für größere Flächen, und gut integrierbar in Standard-Prozessor-Setups.

Einzelhandel (Flagship-Store): Die LED-Wall sitzt hinter Produktinseln, Kunden stehen zeitweise sehr nah (1,5–2,5 m). Inhalte sind saisonale Kampagnen, aber auch Preis- und Produktinformationen. Hier ist P1.2 bis P1.8 oft sinnvoll, weil Lesbarkeit und Detaildarstellung direkt kaufentscheidend sind. Ein typischer Erfolgsfaktor ist zusätzlich eine matte Oberfläche und saubere Helligkeitsregelung, um Spiegelungen und Blendung zu vermeiden.

Produktion/Industrie (Shopfloor-Board): KPI-Dashboards, OEE, Sicherheitskennzahlen und Schichtinformationen laufen 24/7. Betrachtungsabstände liegen je nach Halle bei 5–20 m, Text muss aus Distanz erfassbar sein, aber nicht in “kleiner Schrift”. Hier kann P3.0 bis P4.8 reichen, wenn Content auf große Typografie optimiert ist. Wichtiger als ein sehr feiner Pitch sind Redundanz, wartungsfreundlicher Zugang und stabile Helligkeit über die Lebensdauer.

Broadcast/Studio: Die LED-Wall wird on-camera genutzt, mit wechselnden Kameradistanzen, Shutter-Winkeln und anspruchsvoller Farbgebung. Pixelabstände liegen häufig bei P1.2 bis P2.3, aber die Entscheidung fällt oft eher aufgrund von Scan-Architektur, Refresh, PWM und Kalibrierbarkeit als allein wegen der Sehschärfe. In Tests wird gezielt auf Moiré, Flicker, Farbdrift bei niedriger Helligkeit und auf saubere Grauverläufe geprüft.

Veranstaltungshallen/Messebau: Variable Setups, schnelle Montage, große Flächen, Publikum meist ab mehreren Metern. Hier sind P2.6 bis P3.9 verbreitet, weil sie ein gutes Verhältnis aus Bildwirkung und Kosten bieten. In Projekten mit vielen Kameraaufnahmen kann es sinnvoll sein, trotz größerer Abstände etwas feiner zu wählen, um Moiré-Risiken in typischen Kamerapositionen zu reduzieren.

Häufige Fehler bei der Auswahl des Pixelabstands vermeiden

Das Wichtigste in Kürze: Fehler entstehen meist durch fehlende Distanzdefinition, falsche Annahmen zur Content-Nutzung oder eine isolierte Betrachtung von „Pitch = Qualität“. Wer Betrachtungszonen, Zuspielkette, Kameraanforderungen und Betrieb konsequent mitplant, reduziert Risiko und Nachbesserungen.

Der häufigste Fehler ist, den Pixelabstand ohne belastbare Betrachtungsabstands-Zonen festzulegen. In vielen Projekten wird ein Pitch “aus dem Bauch” gewählt oder vom Lieferanten vorgeschlagen, ohne die reale Nutzung zu vermessen. Besser ist eine einfache Standortanalyse: Wo steht der nächste Betrachter, wo steht die Mehrheit, und gibt es Situationen mit sehr kurzem Abstand (z. B. Wartebereiche, Warteschlangen, Führungen)?

Ein zweiter Fehler ist die Unterschätzung von Content-Realität. Eine LED-Wall kann technisch beeindruckend sein, wenn darauf nur Video läuft, aber im Alltag sollen dann plötzlich PowerPoint-Folien, Excel-Tabellen oder Web-Dashboards angezeigt werden. Wenn das ein realistisches Nutzungsszenario ist, muss der Pixelabstand entsprechend gewählt werden, und zusätzlich müssen Auflösung und Skalierung im Videoprozessor sauber geplant sein.

Auch verbreitet: Pitch wird mit “Kamera-tauglich” gleichgesetzt. Für hybride Events oder Studios sind Parameter wie PWM-Frequenz, Scan-Rate, Refresh, Shutter-Synchronisation und Farbkalibrierung mindestens gleich wichtig. Ein feiner Pixelabstand kann Moiré reduzieren, aber er garantiert keine flimmerfreie Kameraaufnahme. Wer on-camera plant, sollte mit realer Kamera testen und Spezifikationen zur Ansteuerung verbindlich festhalten.

Ein weiterer Fehler ist die Fixierung auf native Auflösung ohne Systemkontext. Sehr hohe native Pixelzahlen erzeugen Anforderungen an Zuspielung, Kabelwege, Bandbreite und Prozessorleistung. Wenn die Zuspielkette am Ende nur 1080p liefert oder Inhalte nicht in passender Qualität vorliegen, wird der Mehrwert des feinen Pitch nicht sichtbar. Umgekehrt kann eine gut geplante Zuspielkette eine mittel-feine LED-Wall deutlich besser wirken lassen.

Schließlich werden Service und Betrieb oft zu spät betrachtet. Sehr feine LED-Walls sind nicht per se wartungsintensiver, aber sie verlangen häufig eine sauberere Umgebung, definierte Ersatzteilstrategie und professionelles Kalibrier-Management. Wer diese Faktoren ignoriert, riskiert Uneinheitlichkeiten im Bild über die Zeit, längere Ausfallzeiten oder höhere Betriebskosten, die die Pitch-Entscheidung nachträglich “teuer” machen.

‍

Häufige Fragen (FAQ)

Welche Abnahmekriterien sollten bei einer LED-Wall mit definiertem Pixelabstand gelten?

Abnahmeprotokolle sollten klare Lesbarkeitstests (Schriftgröße, Typografie), Dead-Pixel-Limits pro Modul, Flicker/Moiré-Checks mit Referenzkamera sowie Delta-E- und Helligkeitsuniformitätsmessungen enthalten. Ergänzend ist ein Front-/Rear-Service-Test vor Ort sowie die Prüfung der mechanischen Ebenheit und Spaltmaße zu dokumentieren. Diese Kennzahlen lassen sich als verbindliche Testfälle in den Vertrag übernehmen.

Wie beeinflusst der Pixelabstand die benötigte Prozessorleistung und Bandbreite?

Je feiner der Pixelabstand, desto mehr native Pixel muss der Videoprozessor ansteuern, was höhere Bandbreiten und mehr Rechenleistung für Skalierung, Farbtiefe und Multi-Window erfordert. Planer sollten die native Auflösung in Pixel/m quantifizieren und die Zuspielkette (z. B. 4K, 8K, SDI) darauf abstimmen, sonst geht der Vorteil der Pixeldichte verloren. Eskalierende Datenraten verlangen zudem nach redundanter Signalführung und gegebenenfalls zusätzlichen Datenleitungen.

Wie lässt sich der Lebenszyklus inklusive Betriebskosten für unterschiedliche Pixelabstände kalkulieren?

Eine TCO-Betrachtung umfasst Anschaffungs-, Energie-, Wartungs- und Ersatzteilkosten über einen definierten Zeitraum (z. B. 10 Jahre). Höhere Pixeldichten treiben neben der Erstinvestition auch den Wartungsaufwand (Kalibrierung, Ersatzteile) sowie den Stromverbrauch je m², daher sollte jede Variante mit typischen Läufen pro Jahr gegenübergestellt werden. Standardisierte Excel-Vorlagen mit Inputs zu Pitch, Fläche, Betriebsstunden und SLA-Kosten helfen bei der Entscheidung.

Welche Mindestanforderungen gehören in eine Ausschreibung (RFP) für LED-Walls?

Einen RFP sollte die Spezifikation minimaler Betrachtungsabstände, gewünschter Pixelabstände, definierter Content-Typen sowie Serviceanforderungen (MTTR, Ersatzteilverfügbarkeit, Frontservice-Fähigkeit) enthalten. Hinzu kommen Vorgaben zu Energieeffizienz, Schutzart, Sicherheit (z. B. Firmware-Update-Policy) und Tests für Uniformity sowie kamera-relevante Parameter. Klare Bewertungsmaßstäbe für diese Kriterien vereinfachen Vergleichbarkeit zwischen Angeboten.

Welche Kamera-bezogenen Tests zeigen, ob ein Pixelabstand „on-camera“ tauglich ist?

Ergänzend zur visuellen Beurteilung sollte eine LED-Wall mit typischer Produktionskamera (FPS, Shutter, Brennweite) auf Flicker, Moiré und Farbdrift getestet werden. Wichtig sind definierte PWM-/Refresh-Werte und ein Reproduktionsprotokoll, damit der Lieferant die empfundene Stabilität bestätigt. Dokumentierte Tests liefern die Grundlage für SLA-Checks bei späteren Änderungen.

Welche Montage- und Lieferkettenaspekte sind bei feineren Pixelabständen relevant?

Feinere Pixelabstände erhöhen die Anforderungen an Ebenheit (z. B. <1 mm/m) und Spaltmaßtoleranzen, weshalb Montagestreben mit Prüfprotokollen zur Planheit und ebenen Unterkonstruktionen notwendig sind. Lieferketten sollten Ersatzteilverfügbarkeit, Leadtimes und mögliche Obsoleszenzen abdecken, da Module mit P0.6–P1.2 oft länger planbar sein müssen. Ein standardisierter Wartungskatalog verhindert Verzögerungen bei kritischen Betriebszeiten.

Fazit

Der Pixelabstand einer LED-Wall ist ein zentrales Entscheidungskriterium, weil er direkt mit Viewing Distance, Lesbarkeit und Detailwirkung verknüpft ist. Die optimale Wahl entsteht jedoch erst aus der Kombination von Betrachtungsabständen, Content-Typ, Kameranutzung, Umgebungslicht und Systemdesign. Wer diese Parameter strukturiert bewertet, vermeidet Überinvestition in nicht sichtbare Auflösung und gleichzeitig die typischen “zu grob für Text”-Fehler.

Für B2B-Projekte bewährt sich ein pragmatischer Ansatz: minimalen Betrachtungsabstand definieren, Pitch daraus ableiten, und die restliche Qualität über Kalibrierung, Ansteuerung, Prozessoren und Betriebskonzept absichern. So wird die LED-Wall im Alltag funktional, wirtschaftlich und langfristig stabil betreibbar.
