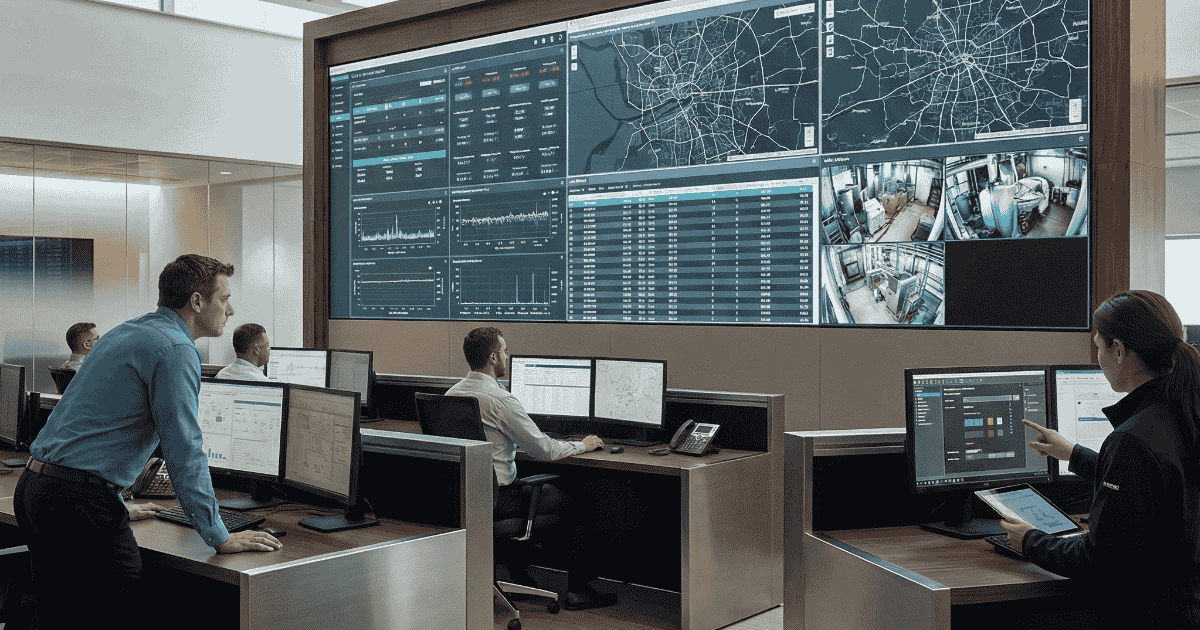

LED-Wand im Leitstand: Anforderungen, Planung, Betrieb

Eine LED-Wall im Leitstand ist kein reines Anzeigeelement, sondern Teil der operativen Infrastruktur: Sie muss Lagebild, Alarmierung und Koordination so unterstützen, dass Informationen auch unter Zeitdruck eindeutig erkennbar bleiben. In der Praxis entscheidet sich der Projekterfolg daher weniger an der reinen Größe der Wall, sondern an Fragen wie: Welche Inhalte müssen aus welchen Arbeitspositionen lesbar sein? Welche Restfunktion ist bei Störungen akzeptabel? Und wie wird Wartung im laufenden Betrieb organisatorisch und technisch abgesichert?

Typische Fehlannahmen entstehen, wenn Kriterien aus Corporate- oder Retail-Projekten übertragen werden. Im Kontrollraum stehen nicht Bildwirkung und „Peak-Specs“ im Vordergrund, sondern ergonomische Betrachtungsabstände, Blendfreiheit, 24/7-Fähigkeit, Redundanz, definierte Bedienabläufe und ein belastbarer Service. Zusätzlich beeinflussen regulatorische Rahmenbedingungen (z. B. dokumentierte Wartungsprozesse, IT-Security, Arbeitsschutz) und die Total Cost of Ownership (TCO) über 5–10 Jahre die Entscheidung oft stärker als einzelne Datenblattwerte.

Der Artikel ordnet die relevanten Anforderungen und Planungsfragen praxisnah ein: von Pixelpitch, Auflösung und Helligkeit über Blickwinkel und Signalmanagement bis hin zu Redundanz, Betriebssicherheit, Wartung und Kosten. Ziel ist eine belastbare Grundlage für Ausschreibung, Auswahl und Umsetzung einer LED-Wall im Leitstand.

1) Bildqualität im Leitstand: Pixelpitch, Auflösung, Helligkeit, Blickwinkel

Das Wichtigste in Kürze: Maßgeblich ist nicht die Wandgröße, sondern die zuverlässige Lesbarkeit realer Leitstandinhalte aus den tatsächlichen Betrachtungsabständen. Pixelpitch, Auflösungskonzept, Helligkeitsführung und Off-Axis-Farbstabilität wirken dabei zusammen.

Die technische Kernfrage lautet selten „Wie groß soll die LED-Wall werden?“, sondern „Was muss aus welchem Abstand sicher erkennbar sein?“. Im Leitstand geht es um Text, Linien, Karten, Tabellen, SCADA/DMS-Oberflächen und Videofeeds. Diese Inhalte sind deutlich anspruchsvoller als Vollbildvideo, weil feine Strukturen und kleine Schriften sichtbar bleiben müssen.

Der Pixelpitch bestimmt, wie nahe Bediener ohne sichtbares Pixelraster arbeiten können. Als Daumenregel gilt: Der komfortable Betrachtungsabstand liegt häufig bei etwa dem 1,5- bis 3-fachen Pixelpitch in Millimetern als Meterwert (z. B. 1,2 mm Pitch entspricht grob 1,8–3,6 m). In Leitständen mit Arbeitsplätzen in 2–6 m Distanz sind feine Pitches üblich, weil Bediener bei Alarmen schnell „hineinzoomen“ möchten, ohne dass Schrift ausfranst.

Auflösung ist nicht nur eine Frage der LED-Wall, sondern des Gesamtsystems aus Zuspielern, Controller und Layout. Typische Entscheidungsfragen sind:

• Soll eine 1:1-Darstellung von 4K-Quellen möglich sein?
• Müssen mehrere 1080p-Feeds ohne Skalierungsartefakte gleichzeitig sichtbar sein?

In der Praxis bewährt sich eine Layout-Planung, die die wichtigsten Informationsfenster in nativer oder nahezu nativer Auflösung darstellen kann, um Lesefehler zu vermeiden.

Bei Helligkeit wird im Leitstand häufig überschätzt, was „mehr“ bedeutet. Ziel ist nicht maximale Nits, sondern eine ermüdungsarme Darstellung, die sich an die Umgebungsbeleuchtung anpasst. Hohe Helligkeit kann bei dunkleren Räumen zu Blendung und Reflexionen führen, während zu geringe Helligkeit bei Tageslicht und Glasflächen Kontrast kostet. Entscheidend sind eine stabile Kalibrierung, saubere Gamma-Kurven, gleichmäßige Flächenhelligkeit und eine automatische oder zumindest profilbasierte Dimmung für Tag/Nacht-Szenarien.

Der Blickwinkel ist in Kontrollräumen relevant, weil Bediener selten exakt frontal sitzen: Es gibt seitliche Arbeitsplätze, Stehplätze und Besucherbereiche. Achten Sie nicht nur auf nominelle Blickwinkelangaben, sondern auf die Farbstabilität bei seitlicher Betrachtung. Praxisbeispiel: Eine Leitwarte mit drei Arbeitsplatzreihen stellt fest, dass Alarmsymbole am Rand „ausbleichen“, wenn der Blickwinkel groß wird. Hier hilft die Wahl eines Panels mit guter Off-Axis-Performance und eine Layout-Optimierung, die kritische Inhalte eher in die zentralen Zonen legt.

Ein Markttrend ist die stärkere Orientierung an „Content-Readability“ statt reiner Spezifikationswerte. Viele Betreiber testen heute mit realen HMI-Ansichten, Kartendiensten und kleinen Schriftgrößen im Showroom oder via Proof-of-Concept. Das reduziert das Risiko, dass eine LED-Wall zwar beeindruckend wirkt, aber im Betrieb für Tabellen und Bedienoberflächen nicht optimal ist.

2) Planung & Integration: Raum, Ergonomie, Signalmanagement und IT/OT-Anforderungen

Das Wichtigste in Kürze: Leitstand-Projekte scheitern selten an LED-Technik, sondern an unklaren Anforderungen, Schnittstellen und Betriebslogiken. Eine saubere Systemdefinition, ergonomische Planung und belastbares Signal- sowie Security-Konzept sind die entscheidenden Stellhebel.

Eine LED-Wall im Leitstand ist ein Projekt aus Raumplanung, Medientechnik und IT/OT-Integration. Fehlentscheidungen entstehen oft nicht durch die LED-Technologie selbst, sondern durch unklare Anforderungen an Inhalte, Bedienabläufe und Schnittstellen. Der erste Schritt ist daher eine Systemdefinition: Welche Quellen gibt es (SCADA, Leitstellensoftware, CCTV, GIS, Videokonferenz, Web), welche Nutzerrollen, welche Alarm- und Eskalationspfade und welche Layouts im Tages- vs. Störfallbetrieb?

Ergonomie ist ein harter Faktor, weil sie die tatsächliche Nutzbarkeit bestimmt. Der Montageort, die Wall-Höhe und der horizontale Sichtkorridor müssen zu Sitzhöhe, Blicklinien und Arbeitsplatzreihen passen. Typische Leitstand-Frage: „Müssen Bediener den Kopf dauerhaft anheben?“ Eine zu hoch montierte Wall führt zu schneller Ermüdung und sinkender Aufmerksamkeit. In der Planung bewährt sich, die wichtigsten Informationsflächen in einer Zone zu platzieren, die ohne dauerhaftes Nackenstrecken erfasst werden kann.

Beim Signalmanagement entscheidet sich, ob die LED-Wall ein robustes Werkzeug wird oder ein ständiger Troubleshooting-Fall. B2B-Entscheider sollten klären, ob ein klassischer Video-Wall-Controller, eine IP-basierte AV-over-IP-Architektur oder ein hybrides Konzept passend ist.

• Klassische Controller bieten deterministische Latenzen und hohe Stabilität.
• AV-over-IP bringt Skalierbarkeit, flexible Verteilung und leichtere Erweiterung.

In Kontrollräumen mit vielen Quellen und wechselnden Layouts wird häufig ein zentraler Controller mit definierten Presets bevorzugt, ergänzt um IP-Zuspielung für ausgewählte Streams.

Ein Praxisbeispiel: In einem Netzleitstand sollen 20+ Quellen (teilweise 4K) in definierten Szenen (Normalbetrieb, Sturm, Großstörung) abrufbar sein. Ein Controller mit Szenenmanagement reduziert Bedienfehler, weil Operatoren nicht manuell „Fenster schieben“ müssen. Gleichzeitig werden kritische Quellen priorisiert, sodass bei Lastspitzen nicht plötzlich ein wichtiger Feed ruckelt oder skaliert wird.

Für IT/OT sind Security und Verfügbarkeit maßgeblich. AV-Technik hängt zunehmend am Netzwerk, daher müssen VLANs, Zugriffskontrollen, Patch- und Update-Prozesse sowie Logging bedacht werden. In OT-nahen Umgebungen gelten oft restriktive Regeln für Änderungen, was die Auswahl von Komponenten mit planbaren Firmware-Zyklen und langfristiger Supportfähigkeit erleichtert. Entscheidend ist außerdem die Synchronisation von Zeitstempeln und Ereignissen, etwa wenn Videobilder, Alarmmeldungen und Protokollierung konsistent sein müssen.

Ein weiterer Planungspunkt ist die Betriebslogik: Wer darf Layouts ändern, wer darf Quellen aufschalten, wie werden „Notfallszenen“ ausgelöst? Leitstände profitieren von Rollen- und Szenenkonzepten, die im Alltag wenig Reibung erzeugen. Das ist ein deutlicher Markttrend: Weg von „freier Spielwiese“, hin zu standardisierten, auditierbaren Bedienabläufen mit wenigen, klaren Presets.

3) Betriebssicherheit & Redundanz: 24/7-Verfügbarkeit, Monitoring, Failover

Das Wichtigste in Kürze: „24/7“ ist kein Etikett, sondern eine Betriebsstrategie mit Redundanz, klaren Reaktionszeiten und integriertem Monitoring. Entscheidend ist, wie sich Fehler konkret auswirken und wie schnell der definierte Sollzustand wiederhergestellt wird.

Leitstände verlangen planbare Verfügbarkeit, weil Informationsausfälle direkte operative Risiken erzeugen. Die LED-Wall muss daher als kritische Infrastruktur betrachtet werden: mit Redundanz, definierten Reaktionszeiten und einem Monitoring, das Fehler nicht erst sichtbar macht, wenn Operatoren sie melden. In Ausschreibungen sollte „24/7“ nicht nur als Betriebszeit, sondern als Betriebsstrategie beschrieben werden.

Redundanz beginnt bei der Stromversorgung. Je nach Kritikalität sind getrennte Stromkreise, USV-Konzepte und überwachte Verteilungen sinnvoll. Auf Komponentenebene geht es um redundante Netzteile, ggf. N+1-Auslegung und die Frage, wie sich ein Ausfall praktisch auswirkt: Fällt ein ganzer Bereich aus, oder bleibt die Beeinträchtigung lokal und akzeptabel? Ein typischer Entscheidungsmaßstab ist, ob ein einzelner Fehler das Lagebild so stört, dass die Leitstellenarbeit eingeschränkt wird.

Beim Signalpfad sind Failover-Konzepte entscheidend. Dazu gehören redundante Zuspielwege, Controller-Redundanz oder zumindest die Fähigkeit, bei Controller-Ausfall einen definierten Minimalbetrieb herzustellen. Praxisbeispiel: Ein Leitstand betreibt eine LED-Wall mit zwei unabhängigen Zuspielern, die identische Presets halten. Bei Ausfall eines Controllers wird automatisch auf einen Backup-Pfad umgeschaltet, sodass Kerninformationen (Alarmübersicht, Karte, Einsatzkanäle) weiter sichtbar bleiben, auch wenn Komfortfunktionen reduziert sind.

24/7-Betrieb stellt besondere Anforderungen an thermisches Management und Degradation. LED-Module altern, und Farbstabilität sowie Helligkeit verändern sich über Zeit. Für Leitstände ist wichtig, dass die Anlage über regelmäßige Kalibrierzyklen und eine dokumentierte Qualitätsprüfung verfügt, damit kritische Farbcodes und Kontrastverhältnisse nicht „unbemerkt“ driften. Besonders bei Alarmfarben (z. B. Rot/Amber/Grün) sollten Betreiber definieren, welche Toleranzen akzeptabel sind.

Monitoring sollte nicht nur „an/aus“ überwachen, sondern Betriebszustände:

• Temperatur
• Lüfterstatus
• Spannungen
• Fehlerpixelhäufungen
• Datenpfade
• Controller-Status
• Quelleingänge

Entscheidend ist die Integration in bestehende Leitstand- oder IT-Monitoring-Systeme, damit Alarme im richtigen Prozess landen. Ein verbreiteter Fehler ist ein Monitoring, das zwar Daten liefert, aber keine klare Zuständigkeit und keine Eskalationskette hat.

Ein Markttrend ist der stärkere Fokus auf Servicefähigkeit als Teil der Verfügbarkeit. Betreiber verlangen zunehmend verbindliche SLAs, Ersatzteilverfügbarkeit über viele Jahre und klare MTTR-Ziele (Mean Time to Repair). Das verschiebt Entscheidungen weg von reinen Hardwaredaten hin zu der Frage, wie schnell ein System nach einem Fehler wieder in den definierten Sollzustand zurückkehrt.

4) Wartung, Service & Total Cost of Ownership: Ersatzteile, Zugriff, Energie, Lebenszyklus

Das Wichtigste in Kürze: TCO entsteht im Leitstand vor allem durch Wartbarkeit, Ersatzteilverfügbarkeit, Energie/Klima sowie Software- und Prozessaufwand. Wer nur Anschaffung und Installation vergleicht, unterschätzt typischerweise die langfristigen Kosten und Ausfallrisiken.

Für B2B-Entscheider ist TCO häufig der wichtigste Faktor, wird aber im LED-Wall-Kontext oft unvollständig berechnet. Neben Anschaffung und Installation zählen Energie, Ersatzteile, Wartungsaufwand, Ausfallkosten, Kalibrierung, Softwarepflege und die erwartete Nutzungsdauer. Gerade im Leitstand entscheidet nicht der günstigste Einkaufspreis, sondern die Summe der Kosten und Risiken über 5–10 Jahre.

Wartbarkeit beginnt mit dem physischen Zugriff. Frontservice-fähige Module und eine Montage, die den Austausch einzelner Einheiten ohne große Demontage erlaubt, reduzieren Stillstandszeiten. In Kontrollräumen ist Backservice oft problematisch, weil hinter der Wall wenig Platz bleibt oder bauliche Zugänge eingeschränkt sind. Planen Sie daher die Servicewege im Raumkonzept mit: Zugang, Sicherheitsvorgaben, Staubschutz, Arbeitszeiten und die Frage, ob Wartung im laufenden Betrieb möglich ist.

Ersatzteilstrategie ist ein klassischer Stolperstein. LED-Serien werden über die Jahre abgekündigt, während Leitstände langfristig stabil bleiben sollen. Sinnvoll sind definierte Spare-Part-Pakete (Module, Netzteile, Empfangskarten) und ein klarer Plan für „Batch Consistency“, damit neue Module farblich zu den bestehenden passen. In der Praxis bewährt sich eine Erstbeschaffung mit Reserve-Modulen aus derselben Produktionscharge, kombiniert mit dokumentierter Kalibrierung.

Auch Energie- und Klimakosten wirken in 24/7-Umgebungen stark. Die Leistungsaufnahme hängt nicht nur von der Maximalhelligkeit ab, sondern vom Content und der eingestellten Zielhelligkeit. Für Leitstände, die häufig helle UI-Flächen anzeigen, kann der Verbrauch höher ausfallen als in Video-lastigen Anwendungen. Bei TCO-Betrachtungen sollte daher nicht mit theoretischen Minimalwerten gerechnet werden, sondern mit realistischen Content-Profilen und Dimmkurven für Tag/Nacht.

Software und Betriebsprozesse sind TCO-Treiber, die häufig unterschätzt werden. Updates, Security-Patches, Kompatibilität zu neuen Zuspielern oder Betriebssystemen sowie die Pflege von Presets und Nutzerrechten verursachen Aufwand. Eine robuste Dokumentation (Szenen, Verkabelung, Konfiguration, Notfallbetrieb) senkt langfristig Kosten, weil Personalwechsel und Störfälle besser beherrschbar sind.

Praxisbeispiel zur TCO-Logik: Zwei LED-Walls sind in der Anschaffung ähnlich, aber System A hat klare Ersatzteilzusagen, Frontservice und integriertes Monitoring; System B ist günstiger, benötigt jedoch Spezialwerkzeug, hat längere Lieferzeiten für Module und keine saubere Kalibrierstrategie. Im Leitstand führt System A meist zu geringeren Gesamtkosten, weil Ausfälle kürzer sind, Personal weniger Zeit bindet und Bildqualität über Jahre stabil bleibt. Diese „weichen“ Faktoren lassen sich als Risikokosten in die Wirtschaftlichkeitsrechnung aufnehmen.

FAQ: Häufige Fragen zur LED-Wall im Leitstand

Welche Pixelpitch ist für einen Leitstand typisch?

Das hängt vom Betrachtungsabstand und der Art der Inhalte ab. Für text- und UI-lastige Leitstände mit Arbeitsplätzen im Bereich von wenigen Metern werden häufig feinere Pitches gewählt, damit Tabellen, Kartenbeschriftungen und Linien sauber bleiben. Entscheidend ist ein Praxistest mit realen HMI-Ansichten und typischen Schriftgrößen.

Wie hell muss eine LED-Wall im Kontrollraum sein?

Nicht „so hell wie möglich“, sondern so, dass Kontrast, Lesbarkeit und Blendfreiheit zur Raumbeleuchtung passen. Empfehlenswert sind Dimmprofile für Tag/Nacht sowie eine stabile Kalibrierung, damit Helligkeit und Farben über die Fläche gleichmäßig bleiben. Eine zu helle Einstellung erhöht Ermüdung und kann Reflexionen verstärken.

Brauche ich zwingend Redundanz?

Wenn die LED-Wall für Lagebild und Alarmierung kritisch ist, sollte mindestens ein Failover-Konzept für Strom und Signalweg definiert werden. Die konkrete Auslegung (N+1, doppelte Controller, Backup-Zuspielung) hängt von der akzeptablen Restfunktion bei Ausfällen ab. Wichtig ist, den gewünschten „Minimalbetrieb“ schriftlich zu definieren.

Was ist bei Wartung und Ersatzteilen am wichtigsten?

Frontservice-Zugriff, kurze MTTR und eine Ersatzteilstrategie mit Reserve-Modulen aus gleicher Charge sind zentrale Faktoren. Ebenso wichtig ist eine dokumentierte Kalibrierung, damit Farb- und Helligkeitsdifferenzen nach Modulwechseln nicht sichtbar werden. Klare SLAs und langfristige Verfügbarkeit senken Risiken über den Lebenszyklus.

Ist AV-over-IP im Leitstand sinnvoll?

Ja, wenn Skalierbarkeit, verteilte Quellen und flexible Erweiterungen wichtig sind. Allerdings müssen Netzwerkdesign, Security, Latenzanforderungen und Betriebsprozesse sauber geplant werden. In vielen Leitständen ist ein hybrides Konzept praxistauglich: deterministische Steuerung für Kernfunktionen, IP-Zuspielung für ausgewählte Streams.

Häufige Fragen (FAQ)

Welche Abnahmekriterien sollte eine LED-Wall im Leitstand erfüllen?

Präzise Abnahme verlangt definierte Kennzahlen wie Luminanzgleichmäßigkeit, Delta-E für Farbstabilität, Kontrastverhältnis sowie zulässige Pixeldefekte pro Million. Diese Werte lassen sich durch standardisierte Messmethoden (z. B. Luminanzmessungen mit Kalibriersensoren und Visual-Tests mit typischen HMI-Oberflächen) verifizieren. Ergänzend bieten Factory Acceptance Tests (FAT) und Site Acceptance Tests (SAT) eine Kontrollmöglichkeit für Presets, Failover und Dokumentation vor Ort.

Wie kalkuliere ich den realistischen Energieverbrauch als Teil der TCO?

Orientieren Sie sich an Content-Profilen (Anteil heller UI-Flächen, Alarmfarben, Dauerbetrieb) statt an Maximalwerten. Dimmkurven für Tag/Nacht, typische Helligkeitseinstellungen und gemessene Leistungsaufnahme im Betrieb liefern Grundlage für Jahresverbrauchsrechnungen. Hinzu kommen Klima- und Kühlaufwände sowie Energieverluste in der Stromversorgung, die über 24/7-Betrieb und Reservepfade zu planen sind.

Welche SLA-Elemente sind im Leitstandbetrieb entscheidend?

Verbindliche SLAs umfassen Reaktionszeiten für kritische Fehler, Ersatzteilverfügbarkeit über die Lebensdauer, vordefinierte MTTR-Werte und dokumentierte Eskalationsprozesse. Die Servicevereinbarung sollte auch Kalibrierzyklen, Firmware-Management sowie Servicefenster für minimale Betriebsunterbrechung adressieren. Eine regelmäßige Review-Phase hilft, SLA-Erfüllung und Veränderungen im Leitstandbetrieb anzupassen.

Wie integriere ich LED-Wall-Monitoring sinnvoll in bestehende IT/OT-Systeme?

Nutzen Sie standardisierte Schnittstellen (z. B. SNMP, REST, Syslog) für Statusmeldungen zu Temperatur, Spannungen, Controller-Zuständen und Quelleingängen. Alarme werden so in ITSM- oder NOC-Tools weitergeleitet und Eskalationsketten greifen automatisiert. Wichtig ist, dass Zuständigkeiten und Eskalationswege vorab definiert sind, damit Monitoring nicht nur Daten, sondern klare Handlungsaufforderungen liefert.

Wie vermeide ich Obsoleszenz und Farbabweichungen durch Ersatzteilstrategien?

Ein Vorrat an Modulen, Netzteilen und Empfangskarten aus derselben Produktionscharge sorgt für Batch-Consistency und erleichtert Farbkalibrierung nach Modulwechseln. Dokumentierte Kalibrierverfahren und ein klarer Prozess für Ersatzteilaustausch verringern Drift bei kritischen Farben wie Alarmrot. Langfristig hilft eine Nachschubstrategie, die Serienlebenszyklen und Hersteller-End-of-Life-Informationen berücksichtigt.

Welche Entscheidungskriterien helfen bei der Wahl zwischen Controller-basierter Lösung und AV-over-IP?

Controller-basierte Systeme bieten deterministische Latenzen und eignen sich für definierte Szenen mit wenigen Layouts, während AV-over-IP Skalierbarkeit und flexible Verteilung bei vielen Quellen ermöglicht. In Leitständen mit hohen Sicherheitsanforderungen rechnen Sie die zusätzlichen Aufwände für VLANs, Authentifizierung und Change-Management mit ein. Hybride Architekturen kombinieren die Stabilität von Controllern mit der Flexibilität selektiver IP-Zuspielung.

Fazit: LED-Wall im Leitstand erfolgreich umsetzen

Eine LED-Wall im Leitstand ist eine Investition in operative Sicherheit und Effizienz. Der Erfolg hängt weniger von Einzelwerten im Datenblatt ab als von der Passung zum Raum, zu den Inhalten und zu den Betriebsabläufen. Wer Pixelpitch, Helligkeitskonzept und Blickwinkel konsequent aus der Ergonomie ableitet, reduziert spätere Nutzungsprobleme deutlich.

Für Leitstände zählen außerdem Verfügbarkeit und Beherrschbarkeit: Redundanz, Monitoring, klare Szenenlogik und wartungsfreundliche Mechanik sind entscheidend, um 24/7 zuverlässig zu arbeiten. Eine belastbare TCO-Betrachtung, die Service, Ersatzteile, Energie und Prozessaufwand einschließt, schützt vor teuren Überraschungen im Betrieb.

Wenn Anforderungen, Systemarchitektur und Servicekonzept frühzeitig definiert und mit realen Inhalten verifiziert werden, wird die LED-Wall zu einem stabilen Werkzeug im Leitstand statt zu einem dauerhaften Projekt im laufenden Betrieb.
