led videowand aufbau: Planung und Montage für Unternehmen

Der led videowand aufbau ist kein reines Montageprojekt, sondern eine unternehmensweite Investitionsentscheidung mit technischen, baulichen und organisatorischen Auswirkungen. Bereits in der frühen Planungsphase werden Weichen gestellt, die später über Bildqualität, Betriebssicherheit, Wartungsaufwand und Gesamtkosten entscheiden.

Typische Fragestellungen im B2B-Umfeld sind: Welche Leistungsparameter sind für den konkreten Einsatzzweck erforderlich? Wie wird die LED-Videowand in bestehende IT- und AV-Strukturen integriert? Welche baulichen Anpassungen sind notwendig – und wer trägt dafür Verantwortung? Unklare Zuständigkeiten oder unvollständige Anforderungsdefinitionen führen in der Praxis häufig zu Verzögerungen und Mehrkosten.

Dieser Beitrag beschreibt strukturiert, wie der led videowand aufbau von der Konzeptphase bis zur Inbetriebnahme organisiert wird. Im Fokus stehen Entscheidungsaspekte, Schnittstellen und typische Projektrisiken im Unternehmensumfeld.

Projektplanung und Anforderungsdefinition im B2B-Umfeld

Das Wichtigste in Kürze: Eine präzise Anforderungsdefinition ist die Grundlage für Termin-, Budget- und Betriebssicherheit. Unklare Zielsetzungen führen zu technischen Fehlentscheidungen und nachträglichen Anpassungen.

Der erfolgreiche led videowand aufbau beginnt mit der Klärung des konkreten Einsatzzwecks. Ob Corporate Communication im Foyer, Visualisierung im Leitstand, Konferenztechnik oder Retail-Inszenierung – jede Anwendung stellt unterschiedliche Anforderungen an Auflösung, Helligkeit, Redundanz und Betriebsdauer.

In dieser Phase werden die technischen Kernparameter definiert, unter anderem:

• Pixelpitch und daraus resultierender Betrachtungsabstand
• Helligkeit (cd/m²) in Abhängigkeit von Umgebungslicht
• Farbraum und Bildwiederholrate
• Art und Anzahl der Signalquellen
• Anforderungen an Dauerbetrieb und Verfügbarkeit

Während in Kontrollräumen Ergonomie, Ausfallsicherheit und 24/7-Betrieb im Vordergrund stehen, sind im Empfangsbereich häufig architektonische Integration und Markenwirkung entscheidend. Diese Prioritäten müssen frühzeitig definiert und dokumentiert werden.

Ein professioneller AV-Integrator übernimmt in der Regel die technische Konzeptentwicklung. Dazu gehören Raum- und Lichtanalysen sowie Visualisierungen zur realistischen Einschätzung der Wirkung. Der Kunde definiert strategische Ziele, Budgetrahmen und interne Stakeholder. Eine klare Rollenverteilung verhindert spätere Abstimmungsprobleme.

Typische Entscheidungsfragen in dieser Phase sind:

• Welche Inhalte werden dauerhaft angezeigt, welche dynamisch zugespielt?
• Wie hoch ist die tägliche Betriebsdauer?
• Welche Redundanzanforderungen bestehen bei kritischen Anwendungen?
• Soll die Anlage zukünftig erweitert werden?

Im B2B-Segment ist die frühzeitige Einbindung der IT-Abteilung heute Standard. Da LED-Videowände zunehmend netzwerkbasiert angesteuert werden, müssen Sicherheitskonzepte, VLAN-Strukturen und Zugriffskontrollen berücksichtigt werden. Eine isolierte AV-Planung ohne IT-Integration birgt erhebliche Risiken.

Ergebnis dieser Phase ist ein technisches Pflichtenheft. Es definiert den Leistungsumfang verbindlich und bildet die Grundlage für Angebot, Budgetfreigabe und Ausführungsplanung. Ein klar definierter Scope ist entscheidend für einen termin- und kostensicheren led videowand aufbau.

Statik, Unterkonstruktion und bauliche Voraussetzungen

Das Wichtigste in Kürze: Die statische Bewertung ist ein kritischer Erfolgsfaktor. Ohne geprüfte Tragfähigkeit und abgestimmte Unterkonstruktion entstehen Verzögerungen und Haftungsrisiken.

LED-Videowände können – abhängig von Größe und Bauart – mehrere hundert Kilogramm wiegen. Besonders bei großformatigen Installationen in Foyers oder Konferenzzentren ist eine belastbare Unterkonstruktion zwingend erforderlich.

Grundsätzlich wird zwischen folgenden Montagearten unterschieden:

• Wandmontage
• Bodenmontage
• Freistehende Konstruktion

Wandmontagen setzen tragfähige Untergründe voraus, etwa Stahlbeton oder verstärkte Trockenbaukonstruktionen mit hinterlegter Stahlstruktur. Bei Glasfassaden oder Leichtbauwänden sind häufig zusätzliche Stahlrahmenlösungen notwendig.

Der AV-Integrator definiert üblicherweise die technischen Anforderungen an die Unterkonstruktion. Ein Statiker oder das beauftragte Bauunternehmen prüft Tragfähigkeit, Lastverteilung und Befestigungspunkte. Bauliche Anpassungen liegen meist in der Verantwortung des Bauherrn oder Generalunternehmers.

Praxisbeispiel: In einem Unternehmensfoyer war eine 6 × 3 Meter große LED-Wand geplant. Die vorhandene Trockenbauwand war statisch nicht ausreichend dimensioniert. Erst nach Integration eines Stahlträgersystems konnte die Installation freigegeben werden. Eine frühzeitige Prüfung hätte Verzögerungen reduziert.

Neben der Tragfähigkeit sind weitere Aspekte zu berücksichtigen:

• Wartungszugang (Front- oder Rückwartung)
• Belüftung und Wärmeabfuhr
• Integration in Architektur- und Brandschutzkonzept
• Schwingungs- und Vibrationsschutz

Insbesondere im öffentlichen oder industriellen Umfeld gelten spezifische Brandschutzauflagen. Kabelwege, Unterkonstruktionen und eingesetzte Materialien müssen den relevanten Normen entsprechen. Eine enge Abstimmung zwischen AV-Integrator, Architekt und Fachplanern minimiert hier Planungsrisiken.

Der led videowand aufbau ist damit häufig ein bauliches Projekt mit klar definierten Schnittstellen. Je früher diese Schnittstellen abgestimmt sind, desto stabiler verläuft die Montagephase.

Stromversorgung, Signalführung und Systemintegration

Das Wichtigste in Kürze: Strom- und Signalplanung entscheiden über Betriebssicherheit und Ausfallschutz. Unzureichende Dimensionierung oder fehlende IT-Abstimmung führen zu Inbetriebnahmeproblemen.

LED-Systeme weisen – abhängig von Größe und Helligkeit – einen erheblichen Leistungsbedarf auf. Die elektrische Infrastruktur muss entsprechend dimensioniert und normgerecht abgesichert sein.

In der Planungsphase werden unter anderem definiert:

• Maximale Leistungsaufnahme
• Lastverteilung auf einzelne Stromkreise
• Absicherungskonzepte
• Redundanzanforderungen

In kritischen Anwendungen wie Leitständen oder Sicherheitszentralen kommen redundante Stromversorgungen oder USV-Systeme zum Einsatz. Der technische Aufwand orientiert sich an der Business-Continuity-Strategie des Unternehmens.

Auch die Signalführung ist ein zentraler Bestandteil des led videowand aufbau. Moderne Systeme werden häufig netzwerkbasiert angesteuert. Controller, Senderkarten und Empfangsmodule müssen korrekt konfiguriert und dokumentiert werden. Eine strukturierte Verkabelung mit klar definierten Signalwegen erleichtert Wartung und Fehlersuche.

Typische Schnittstellen im Unternehmensumfeld sind:

• Mediensteuerungssysteme
• Videokonferenzplattformen
• Digital-Signage-Server
• Content-Management-Systeme
• IT-Netzwerke mit definierten Sicherheitsrichtlinien

Eine späte Einbindung der IT-Abteilung führt häufig zu Verzögerungen, etwa durch Firewall-Regeln oder fehlende Portfreigaben. Bewährt hat sich ein gemeinsamer Workshop zwischen AV-Integrator und IT-Verantwortlichen vor Installationsbeginn.

In industriellen Umgebungen sind zudem EMV-Aspekte relevant. Saubere Erdung, getrennte Führung von Strom- und Datenleitungen sowie normgerechte Installation erhöhen die Betriebssicherheit.

Zur Systemintegration gehören auch organisatorische Maßnahmen wie Schulungskonzepte, definierte Zugriffsrechte und Monitoring-Tools. Unternehmen, die diese Aspekte früh berücksichtigen, reduzieren langfristig Wartungs- und Supportkosten.

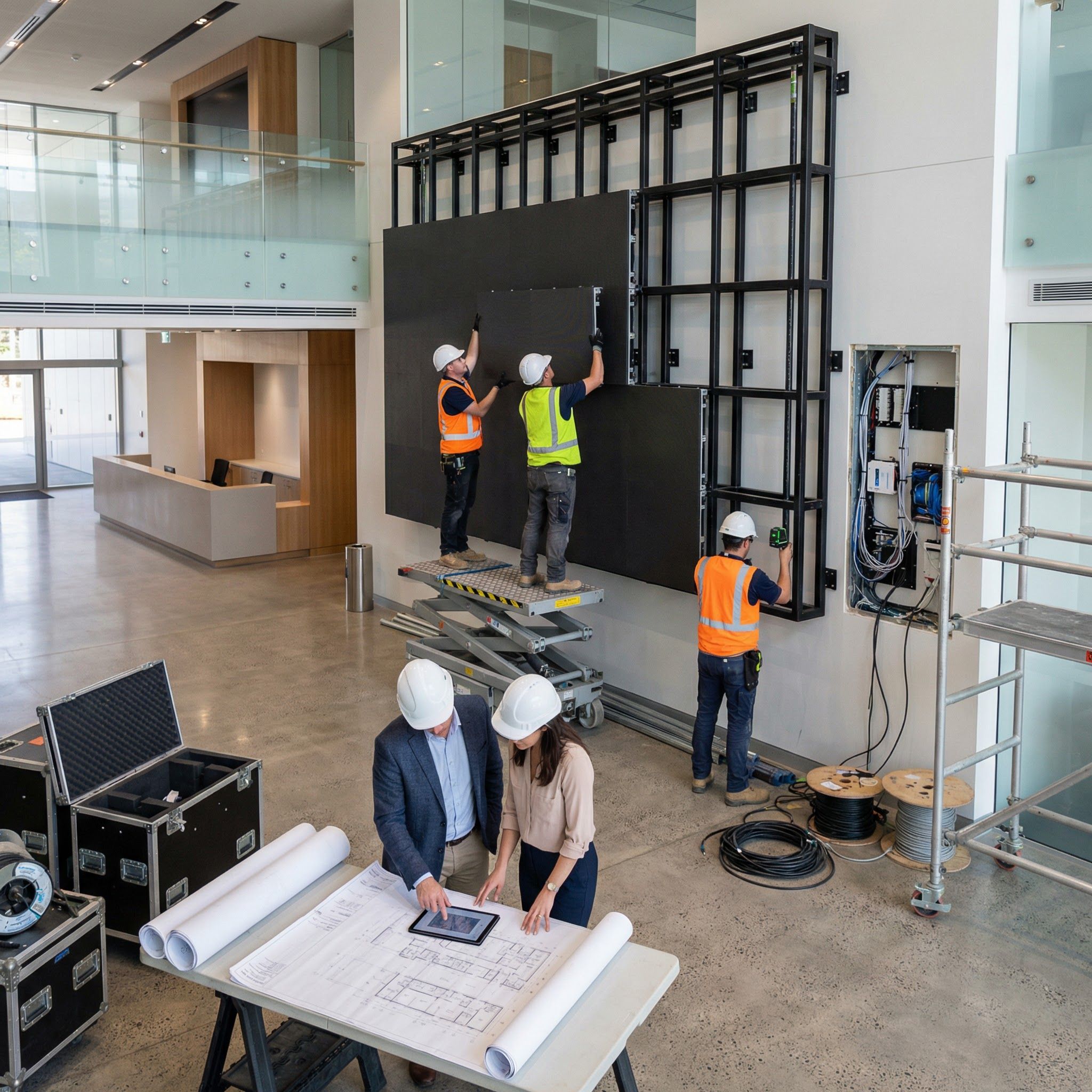

Montage, Inbetriebnahme und Qualitätssicherung

Das Wichtigste in Kürze: Die Montage ist nur dann effizient, wenn alle Vorleistungen abgeschlossen und freigegeben sind. Qualitätssicherung und Belastungstests sind entscheidend für einen stabilen Dauerbetrieb.

Vor Beginn der Montage sollten Unterkonstruktion, Stromanschlüsse und Kabelwege geprüft und freigegeben sein. Eine strukturierte Baustellenkoordination verhindert Stillstände und Terminverschiebungen.

Die Installation erfolgt in der Regel modular:

• Finale Ausrichtung der Unterkonstruktion
• Einsetzen und mechanische Fixierung der LED-Cabinets oder Module
• Elektrische Verbindung der Komponenten
• Präzise Justierung zur Vermeidung sichtbarer Kanten oder Unebenheiten

Nach der mechanischen Montage beginnt die technische Inbetriebnahme. Dazu zählen:

• Adressierung und Konfiguration der Module
• Kalibrierung von Helligkeit und Farbbalance
• Einrichtung der Signalcontroller
• Integration in Steuerungs- und Netzwerksysteme
• Funktionstests unter Realbedingungen

Die Farb- und Helligkeitskalibrierung stellt ein homogenes Gesamtbild sicher. Selbst bei hochwertigen LED-Modulen können minimale Toleranzen auftreten, die insbesondere bei Corporate-Branding-Anwendungen sichtbar werden.

Praxisbeispiel: In einem Konferenzzentrum wurde die Videowand zunächst ohne finalen Content getestet. Erst unter realer Videokonferenzbelastung trat eine Signalverzögerung auf. Durch Anpassung der Signalverarbeitung konnte das Problem vor Abnahme behoben werden. Belastungstests unter realistischen Bedingungen sind daher essenziell.

Die finale Abnahme sollte anhand klar definierter Kriterien erfolgen. Dazu gehören Bildqualität, Funktion aller Signalquellen, Notfallabschaltung sowie vollständige Dokumentation. Stromlaufpläne und Netzwerkübersichten sind für den späteren Betrieb unverzichtbar.

Eine strukturierte Qualitätssicherung stellt sicher, dass der led videowand aufbau nicht nur technisch funktioniert, sondern langfristig zuverlässig betrieben werden kann.

FAQ und Fazit zum led videowand aufbau

Welche Projektlaufzeit ist realistisch? Je nach Größe und Komplexität beträgt die typische Projektdauer zwischen acht und sechzehn Wochen. Bauliche Anpassungen oder Sonderkonstruktionen können diese Zeit verlängern.

Wer trägt die Gesamtverantwortung? In vielen Projekten übernimmt der AV-Integrator die technische Gesamtkoordination. Der Bauherr bleibt jedoch für bauliche Voraussetzungen, Strombereitstellung und interne Abstimmung verantwortlich.

Wie hoch ist der Wartungsaufwand? Moderne LED-Systeme sind wartungsarm, erfordern jedoch regelmäßige Sichtprüfungen, Softwareupdates und gegebenenfalls Kalibrierungen. Wartungsverträge erhöhen die Betriebssicherheit.

Ist eine spätere Erweiterung möglich? Das hängt von der gewählten Systemarchitektur ab. Eine skalierbare Planung mit Reserven bei Strom und Signal erleichtert spätere Anpassungen erheblich.

Häufige Fragen (FAQ)

Welcher Pixelpitch ist für welchen Betrachtungsabstand geeignet?

Als Faustregel gilt: Je geringer der Betrachtungsabstand, desto kleiner sollte der Pixelpitch gewählt werden. Für Konferenz- und Kontrollräume mit naher Sichtdistanz kommen häufig Fine-Pitch-Systeme infrage, während in Foyers mit größerem Abstand auch gröbere Pixelabstände ausreichend sein können. Entscheidend ist die Abstimmung zwischen Raumgeometrie, Content-Art und Budgetrahmen.

Mit welchen Investitionskosten pro Quadratmeter ist zu rechnen?

Die Kosten variieren stark je nach Pixelpitch, Systemarchitektur, Redundanzanforderungen und baulichen Voraussetzungen. Neben der reinen LED-Technik sind Unterkonstruktion, Strominfrastruktur, Signaltechnik und Montage zu berücksichtigen. Für eine belastbare Budgetplanung ist daher eine projektspezifische Kalkulation erforderlich.

Wann ist eine redundante Strom- und Signalversorgung sinnvoll?

Redundanz ist insbesondere bei geschäftskritischen Anwendungen wie Leitständen, Sicherheitszentralen oder 24/7-Betrieb relevant. Duale Netzteile, redundante Controller oder getrennte Signalpfade erhöhen die Verfügbarkeit deutlich. Der konkrete Redundanzgrad sollte sich an der Business-Continuity-Strategie orientieren.

Welche Prüfungen gehören zu einer strukturierten Abnahme?

Üblich sind technische Funktionsprüfungen aller Module, Signalquellen und Steuerungssysteme sowie Belastungstests unter realen Betriebsbedingungen. Zusätzlich werden Bildhomogenität, Farbdarstellung und Helligkeit bewertet. Eine vollständige technische Dokumentation ist Bestandteil einer formalen Abnahme.

Welche Rolle spielen Service-Level-Agreements (SLA) im Betrieb?

SLAs definieren Reaktionszeiten, Ersatzteilverfügbarkeit und gegebenenfalls Vor-Ort-Services. Sie sind insbesondere bei installationskritischen Anwendungen relevant, um Ausfallzeiten planbar zu halten. Vertragsinhalte sollten klar regeln, welche Leistungen präventiv und welche im Störungsfall erbracht werden.

LED-Videowand oder LCD-Video-Wall – welche Technologie ist geeigneter?

LED-Systeme bieten Vorteile bei Skalierbarkeit, Helligkeit und nahtloser Darstellung großer Flächen. LCD-Video-Walls können bei kleineren Formaten oder engerem Budgetrahmen wirtschaftlich sinnvoll sein. Die Auswahl hängt von Betrachtungsabstand, Umgebungslicht, Designanforderungen und Betriebsintensität ab.

Der led videowand aufbau ist ein interdisziplinäres Projekt mit klaren technischen und organisatorischen Anforderungen. Entscheidend sind eine präzise Anforderungsdefinition, geprüfte statische und elektrische Voraussetzungen sowie abgestimmte Schnittstellen zwischen AV-Integrator, IT-Abteilung und Baugewerken.

Wer Planung, Montage und Inbetriebnahme strukturiert organisiert, minimiert Risiken und schafft eine belastbare visuelle Infrastruktur für Kommunikation, Steuerung oder Markeninszenierung. Damit wird die LED-Videowand zu einem dauerhaften Bestandteil der Unternehmensinfrastruktur.
