control room displays for public safety: LED-Walls für Leitstellen

In Einsatz- und Sicherheitsleitstellen ist die Displaytechnik kein „Nice-to-have“, sondern Teil der operativen Infrastruktur: Sie beeinflusst, wie schnell ein gemeinsames Lagebild entsteht, wie sauber Informationen priorisiert werden und wie fehleranfällig Abläufe unter Stress sind. Häufige Fehlannahmen in der Planung sind, dass „mehr Fläche“ automatisch mehr Übersicht schafft oder dass die nominelle Auflösung allein über Eignung entscheidet.

Die Auswahl einer LED-Wall ist deshalb anspruchsvoll: Neben Lesbarkeit und Bildqualität zählen 24/7-Betrieb, Redundanz, Wartbarkeit, ergonomische Sichtbedingungen, AV-/IT-Integration sowie Cyber- und Betriebssicherheit. Zusätzlich verändern sich Leitstellenprozesse (z. B. Remote-Disponenten), und Datenquellen wechseln schnell in Typ, Format und Priorität.

Dieser Leitfaden unterstützt Entscheider dabei, geeignete High-Resolution-LED-Walls für Public Safety Control Rooms auszuwählen. Im Fokus stehen praxisnahe Anforderungen, typische Entscheidungsfragen und marktübliche Architekturansätze, damit die Visualisierung die operative Arbeit unterstützt statt neue Risiken zu erzeugen.

1) Einsatzrealität und Use Cases: Was die LED-Wall im Leitstand wirklich leisten muss

Das Wichtigste in Kürze: Eine LED-Wall in der Leitstelle ist ein gemeinsames Arbeitsmittel für Lageverständnis und Priorisierung. Die Spezifikation sollte aus den realen Parallel-Szenarien, Wechselhäufigkeiten und Bedienabläufen abgeleitet werden – nicht aus der reinen Displaygröße.

Eine LED-Wall in einer Leitstelle ist kein „großer Fernseher“, sondern ein Arbeitsmittel für gemeinsames Lageverständnis. Entscheidend ist, welche Informationen gleichzeitig sichtbar sein müssen und wie oft Inhalte wechseln. In Public Safety Umgebungen sind parallele Szenarien typisch: laufende Einsätze, Großschadenslagen, Routineverkehr, Infrastrukturstörungen und IT-Sicherheitsereignisse. Die LED-Wall muss diese Gleichzeitigkeit abbilden, ohne dass Disponenten ständig zwischen Fenstern wechseln oder Inhalte „wegklicken“.

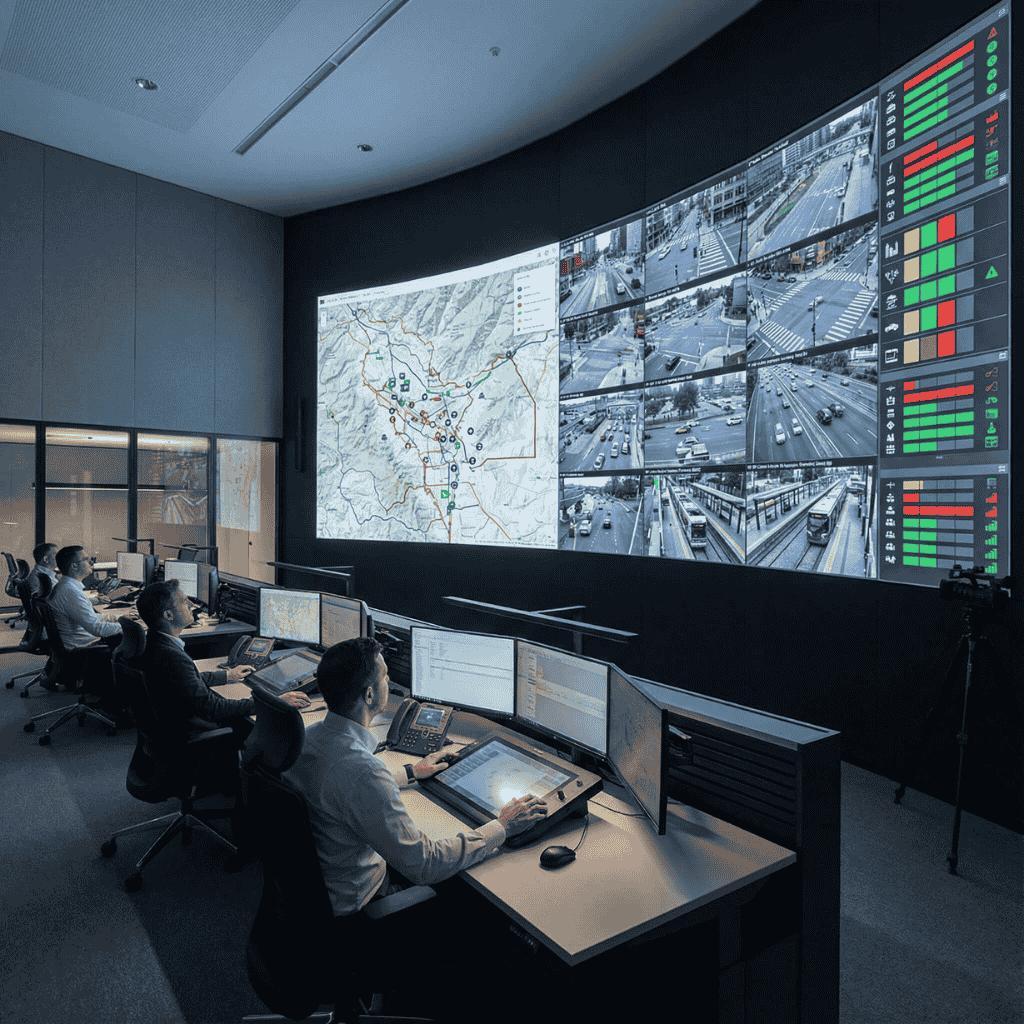

Praxisbeispiel: In einer integrierten Leitstelle werden GIS-Lagekarten permanent groß dargestellt, daneben mehrere Videokacheln (z. B. Stadt-PTZ, Autobahnkameras, ÖPNV), sowie ein Einsatzstatusboard (Prioritäten, Kräfteverfügbarkeit). Sobald ein kritisches Ereignis eintritt, wird ein Teilbereich der Wall automatisiert umgeschaltet: ein Live-Feed, ein Objektplan, eine Evakuierungsroute. Damit das funktioniert, braucht es definierte Layouts, Prioritätsregeln und eine Bedienlogik, die auch unter Stress robust bleibt.

Typische Use Cases, die die Spezifikation treiben, sind:

• Gemeinsames Lagebild (GIS, taktische Layer, Geofencing, Ressourcen, Wetter/Unwetter, Verkehr)
• Videoüberwachung (VMS, Multi-Kamera-Ansichten, Ereignis-Pop-ups, forensische Wiedergabe)
• Interdisziplinäre Koordination (Feuerwehr/Polizei/Rettungsdienst, Krisenstäbe, Presselage)
• Infrastruktur- und IT-Status (Netze, Leitstellen-IT, Funk, CAD/Call-Taker-Systeme, Cyber-Alerts)
• Briefing-/Debriefing (Einsatznachbesprechung, Schulung, Auditfähigkeit)

Aus diesen Anwendungsfällen ergeben sich konkrete Entscheidungsfragen:

• Muss Text aus 6–10 Metern lesbar sein oder vor allem Video gut wirken?
• Wie viele gleichzeitige Quellen werden real benötigt, und welche davon sind sicherheitskritisch?
• Wird die LED-Wall primär „ambient“ genutzt (Kontinuität) oder als aktives Führungsmittel (häufige Umschaltungen)?

Je klarer diese Antworten, desto leichter lässt sich die passende Pixelpitch-, Controller- und Integrationsarchitektur bestimmen.

Markttrend: Leitstellen verlagern Inhalte zunehmend in IP-basierte Workflows (ST 2110/NDI-/SRT-ähnliche Zubringer, VMS über IP, Web-Dashboards). Dadurch steigt die Vielfalt der Signaltypen und Auflösungen. Eine LED-Wall muss daher nicht nur „hell und scharf“ sein, sondern in der Lage sein, heterogene Quellen latenzarm, sicher und stabil in ein konsistentes Lagebild zu bringen.

2) Auflösung, Pixelpitch und Bildqualität: Lesbarkeit vor „Wow-Effekt“

Das Wichtigste in Kürze: In Leitstellen ist Bildqualität primär eine Funktionsfrage: Text- und Kartenlesbarkeit, sichere Detailerkennung und ermüdungsfreies Arbeiten. Pixelpitch, Betrachtungsdistanz und die tatsächlichen Layouts (z. B. Multi-Views) sind dafür entscheidender als die nominelle Gesamtauflösung.

Für Leitstellen ist Bildqualität vor allem funktional zu bewerten: Lesbarkeit von Text, Klarheit von Symbolik auf Karten, Erkennbarkeit von Details in Videofeeds und Ermüdungsfreiheit im Dauerbetrieb. Die zentrale Stellgröße ist der Pixelpitch (Abstand der LEDs), der gemeinsam mit der Betrachtungsdistanz die wahrgenommene Schärfe bestimmt. Ein zu grober Pitch führt zu „pixeligem“ Text und erschwert das Lesen kleiner Schriften; ein zu feiner Pitch kann Budget und Energiebedarf erhöhen und stellt höhere Anforderungen an Zuspielung und Controller.

In der Praxis hat sich bewährt, die Auslegung von der kritischen Information her zu denken:

• Welche minimale Schriftgröße und Linienbreite müssen auf der Wall zuverlässig erkannt werden?
• Welche Inhalte sind im Alltag dauerhaft präsent (z. B. Karten, Statusboards) – und welche werden nur situativ zugeschaltet (z. B. Drohne, Objektplan)?

Bei GIS-Anwendungen sind dünne Linien, Icons und Labels oft entscheidend. Bei Videoüberwachung wiederum zählt eher Kontrast, Bewegungsdarstellung und eine konsistente Farbwiedergabe, damit Operatoren Fahrzeuge, Personen oder Kennzeichnungen schneller unterscheiden können.

Wichtige Qualitätskriterien, die in Ausschreibungen und Abnahmen konkretisiert werden sollten:

• Helligkeit und Regelbereich: ausreichend für Umgebungslicht, aber fein dimmbar für Nachtschichtbetrieb ohne Blendung
• Kontrast und Schwarzwert: relevant für Karten und Nacht-Videos; reduziert „Grauschleier“
• Farbkalibrierung und Homogenität: gleichmäßige Darstellung über die gesamte Fläche, auch nach Modultausch
• Bildwiederholrate und Verarbeitung: flimmerarm für langes Beobachten und kameratauglich bei Dokumentation
• Viewing Angle: stabile Farben/Helligkeit bei seitlicher Sicht, da Operatoren selten frontal mittig sitzen

Typische Entscheidungsfrage: „Brauchen wir 4K, 8K oder ‘so groß wie möglich’?“ In Leitstellen zählt weniger die nominelle Gesamtauflösung als die Auflösung pro dargestelltem Inhalt. Wenn 16 Kameras gleichzeitig laufen, erhält jede Kachel nur einen Teil der Pixel. Wer häufig Multi-Views nutzt, profitiert von höherer effektiver Auflösung oder von einer Layout-Strategie, die kritische Feeds groß priorisiert und weniger wichtige klein hält.

Ein weiterer Praxispunkt ist die Signalqualität der Quellen. Viele VMS-Streams sind stark komprimiert und variieren in Bitrate und Framerate. Eine High-Resolution-LED-Wall kann Schwächen der Quelle sichtbarer machen. Daher sollte die Auslegung Controller, Scaling und Bildverarbeitung berücksichtigen: gutes Deinterlacing, saubere Skalierung, korrekte Farbräume sowie definierte Latenz. Besonders bei Live-Lageführung (z. B. Drohne) kann zu hohe Latenz operativ relevant werden.

Markttrend: Fine-Pitch-LED wird häufiger eingesetzt, aber Leitstellen profitieren nicht automatisch von maximaler Feinheit. Sinnvoll ist eine Balance aus Pitch, Distanz, Inhalt und Budget, ergänzt durch konsequente Farb- und Helligkeitsmanagement-Prozesse über den Lebenszyklus. Entscheidend ist, dass die Wall in beiden Extremen funktioniert: tagsüber bei hellem Umfeld und nachts bei gedimmtem Licht, ohne Operatoren zu belasten.

3) 24/7-Betrieb, Redundanz und Wartbarkeit: Ausfallsicherheit als Beschaffungsparameter

Das Wichtigste in Kürze: In Leitstellen muss die LED-Wall als 24/7-System geplant werden: Ausfälle einzelner Komponenten dürfen nicht zum Totalausfall führen, Wartung muss schnell und reproduzierbar möglich sein, und Updates brauchen ein kontrolliertes Betriebsmodell.

Leitstellen sind auf Verfügbarkeit ausgelegt, nicht auf „Best Effort“. Für eine LED-Wall heißt das: Komponenten müssen für Dauerbetrieb dimensioniert sein, und die Systemarchitektur muss Ausfälle einzelner Teile abfangen. Dabei ist Redundanz nicht nur eine technische Option, sondern eine Führungs- und Haftungsfrage: Welche Funktionsverluste sind tolerierbar, wie lange, und mit welchem Workaround?

Auf der Hardwareseite sind redundante Netzteile, redundante Signalwege und eine modulare Bauweise zentrale Elemente. In hochwertigen Installationen werden kritische Segmente so geplant, dass der Ausfall eines Moduls oder einer Empfangskarte nicht zum „Black Screen“ führt, sondern nur zu begrenzten Artefakten. Für Leitstellen ist außerdem wichtig, dass der Austausch von Modulen schnell, reproduzierbar und dokumentierbar ist, inklusive Kalibrierung, damit nach Wartung keine sichtbaren Farb- oder Helligkeitsinseln entstehen.

Für die Betriebsstabilität sollten Entscheider besonders auf diese Punkte achten:

• Redundante Signalzuführung (z. B. Dual-Controller oder Backup-Input, automatische Umschaltung)
• Redundante Stromversorgung (A/B-Einspeisung, USV-Konzept, getrennte Stromkreise)
• Thermisches Design (Wärmemanagement, Luftführung, Temperaturüberwachung, Geräuschentwicklung)
• Monitoring (Status pro Modul/Netzteil/Empfangskarte, SNMP/REST-Integration in Leitstellen-Monitoring)
• Service- und Ersatzteilkonzept (SLA, Vor-Ort-Reaktionszeiten, definierte „Spare Parts“)

Praxisbeispiel: In einer Landesleitstelle werden geplante Wartungsfenster selten und kurz gewährt. Eine Architektur mit Hot-Swap-fähigen Modulen und sauberem Front- oder Rear-Service reduziert operative Risiken. Wichtig ist dabei die Zugänglichkeit: In vielen Leitständen steht die Wall nahe an der Rückwand oder in Möbelintegration. Rear-Service kann dann die Wartung erheblich erschweren, während Front-Service den schnellen Tausch ermöglicht, ohne den Raum umzubauen.

Ein häufig unterschätzter Punkt ist die Software- und Firmware-Strategie. 24/7-Systeme benötigen kontrollierte Updates, Rollback-Fähigkeit und Versionierung, insbesondere wenn Controller, Managementsoftware und Zuspielsysteme gemeinsam betrachtet werden. In sicherheitskritischen Umgebungen sollten Updates in einer Testumgebung validiert werden, bevor sie produktiv gehen. Ebenso relevant: Protokollierung von Störungen und Eingriffen (Audit Trail), um Ursachen nachvollziehen zu können.

Markttrend: Leitstellen fordern vermehrt zustandsbasierte Wartung statt rein periodischer Checks. Dazu gehört, dass die LED-Wall Telemetriedaten liefert und frühzeitig degradierende Komponenten erkennt (z. B. steigende Temperatur, fehlerhafte Pixelcluster, Spannungsabweichungen). Wer diese Daten in bestehende Betriebsführung integriert, kann Ausfälle planbar machen und die Lebenszykluskosten senken.

4) Ergonomie, Raumplanung und Integration in AV-/IT-Infrastruktur: Vom Display zur Leitstellenplattform

Das Wichtigste in Kürze: Ohne passende Sichtlinien, Helligkeitsführung, Bedienkonzept und klare Inhaltsregeln wird die LED-Wall im Alltag nicht als Führungsinstrument genutzt. Parallel entscheidet die saubere AV-/IT-Integration darüber, ob Quellen flexibel, sicher und mit beherrschbarer Latenz auf die Wall kommen.

Eine LED-Wall kann nur dann ihre Wirkung entfalten, wenn sie ergonomisch zur Raumgeometrie und zur Arbeitsweise passt. Leitstellen sind Mehrplatzumgebungen mit Schichtbetrieb, wechselnden Teams und unterschiedlichen Blickachsen. Wenn Operatoren den Kopf dauerhaft heben oder drehen müssen, steigt Ermüdung, und die Wall wird im Alltag weniger genutzt. Deshalb gehören Sichtlinien, Montagehöhe, Krümmung/Planheit und die Beziehung zwischen Arbeitsplatzmonitoren und der großen Wall in die frühe Planung.

Bewährt hat sich ein Ansatz, bei dem die Wall primär das gemeinsame Lagebild abbildet, während Detailarbeit (CAD-Dialoge, Recherche, Protokollierung) auf den Arbeitsplatzmonitoren bleibt. Entscheider sollten festlegen, welche Inhalte „öffentlich im Raum“ sind und welche aus Datenschutz- oder Taktikgründen nicht dauerhaft auf der Wall erscheinen dürfen. Gerade bei Polizeilagen, Personendaten oder sensiblen Ermittlungsinformationen ist eine klare Inhaltsgovernance wichtig.

Ergonomische und betriebliche Planungsaspekte, die häufig den Erfolg bestimmen:

Technisch ist die Integration heute meist eine Kombination aus AV und IT. Auf der AV-Seite geht es um Zuspielung, Latenz und Layouting: klassische HDMI/DisplayPort-Matrizen, IP-Video, oder hybride Systeme. Auf der IT-Seite geht es um Netzsegmente, Security, Authentifizierung, Logging und Betrieb im Rechenzentrumsumfeld. Ein häufiger Stolperstein ist, dass Controller und Wall-Management als „AV-Geräte“ beschafft werden, später aber wie IT-Systeme betrieben werden müssen. Das sollte in Verantwortlichkeiten, Patch-Prozessen und Monitoring früh geklärt werden.

Praxisbeispiel: Eine Leitstelle integriert VMS (Video), CAD (Einsatz), GIS (Karten), und ein Lagedashboard aus einem Webportal. Wenn die LED-Wall nur „Ports“ annimmt, entstehen viele Einzelzuspielungen und hoher Verkabelungsaufwand. Mit einer Controller-Architektur, die IP-Streams, Browser-Quellen und klassische Signale gemeinsam verwaltet, lassen sich Layouts schneller automatisieren und Quellen besser priorisieren. Entscheidend ist dabei die IT-Sicherheit: Zugriff auf Layout-Steuerung und Quellumschaltung muss rollenbasiert und nachvollziehbar sein.

Markttrend: Leitstellen setzen stärker auf orchestrierte Workflows, bei denen Ereignisse (z. B. Notrufklassifizierung, VMS-Alarm, Sensorik) automatisch passende Wall-Layouts auslösen. Dafür braucht es definierte Schnittstellen (APIs), eine robuste Steuerungslogik und klare Regeln, wer manuell übersteuern darf. So wird die LED-Wall vom Anzeigegerät zum Bestandteil der operativen Plattform.

‍

Häufige Fragen (FAQ)

Welche Messkriterien sollten in einem FAT/SAT für Leitstellen-LED-Walls dokumentiert werden?

Ein brauchbares Prüfprotokoll enthält Pixeluniformität, Helligkeits-/Farbhomogenität, Redundanztests (Signal- und Stromwege), Latenzwerte sowie modulare Hot-Swap-Funktionalität. Ergänzend sollten Telemetriedaten, Temperaturverläufe und Fehlerzähler verifiziert werden, um spätere Wartungsprozesse zu stützen. Diese Kennzahlen machen die funktionale Ausfallsicherheit und den Betrieb deutlich nachvollziehbar.

Wie lässt sich Wartung im engen Leitstellenraum ohne Unterbrechung organisieren?

Front-Service-Module und klare Zugangsbeschreibungen ermöglichen schnelle Eingriffe ohne Möbelentkernungen. Kombiniert mit Telemetrie, die gezielt Module/Netzteile überwacht, wird ein Zustandsbild erstellt, das gezielte Eingriffe erlaubt. Ein dokumentierter Prozess für Kalibrierung nach Modultausch sichert homogene Darstellung nach jedem Austausch.

Wie schaffe ich automatisierte Layoutwechsel ohne Medienbrüche?

Orchestrierte Workflows setzen auf definierte Schnittstellen (API, Event-Trigger) zwischen VMS/CAD/GIS und dem Controller, damit Ereignisse passende Layouts auslösen. Eine Controller-Architektur, die IP-Streams, Browser-Quellen und klassische Signale gemeinsam verarbeitet, minimiert Medienbrüche und reduziert manuelle Umschaltungen. Wichtig ist eine rollenbasierte Steuerung, damit Automationen sowohl sicher als auch übersteuerbar bleiben.

Welche SLA- und Serviceparameter sind in Ausschreibungen für Leitstellen-LED-Walls relevant?

Entscheidend sind 24/7-Support, definierte Reaktionszeiten (z. B. 4–24 Stunden), Vorhaltung kritischer Ersatzteile sowie ein klarer Prozess für Firmware- und Software-Updates inklusive Rollback. Ebenfalls relevant sind dokumentierte Spare-Part-Strategien, Telemetrie-Feeds ins zentrale Monitoring und Nachweis über regelmäßige Kalibrierungen. Diese Parameter machen Wartbarkeit und Lebenszykluskosten planbar.

Welche Governance- und Security-Anforderungen gelten für Controller und Wall-Management?

Controller müssen RBAC, Audit-Logging und signierte Firmware unterstützen, damit Verantwortlichkeiten und Eingriffe nachvollziehbar bleiben. Updates sollten in Testumgebungen validiert, versioniert und mit Rollback-Optionen betrieben werden; darüber hinaus gehören SIEM-Integration und Patch-Management in den Betrieb. In sicherheitskritischen Umgebungen ist eine Netzsegmentierung der AV- und IP-Quellen zwingend.

Wie bringe ich AV- und IT-Quellen qualitativ konsistent zusammen?

Die Integration funktioniert über Hybrid-Controller, die HDMI/DP, IP (ST 2110/SRT/NDI) und Browserquellen skalieren, synchronisieren und latenzarm verteilen. Dabei müssen Netzsegmente, QoS (Multicast/IGMP) und Bandbreiten entsprechend geplant werden, damit Live-Videos und Dashboards zuverlässig ankommen. Klare Regeln für Sichtbarkeit, Prioritäten und Layouts sichern, dass die Wall nur relevante Informationen zeigt.

Fazit: Auswahl einer LED-Wall für Leitstellen anhand klarer Kriterien

Eine LED-Wall für Public Safety Control Rooms muss vor allem verlässlich funktionieren: lesbar, ergonomisch, integrierbar und ausfallsicher im 24/7-Betrieb. Eine erfolgreiche Beschaffung beginnt nicht bei der Diagonale, sondern bei Use Cases, Layout-Logik und den kritischen Informationsarten, die im Raum geteilt werden müssen.

Auflösung und Pixelpitch sollten aus Betrachtungsdistanz, Textanteil und Multi-View-Anforderungen abgeleitet werden. Redundanz, Monitoring und Wartbarkeit gehören als harte Kriterien in die Spezifikation, ebenso ein Update- und Betriebskonzept, das IT-Realitäten abbildet. Integriert in AV- und IT-Infrastruktur wird die LED-Wall zur Plattform für gemeinsames Lagebild und koordinierte Führung.

Wer diese Punkte strukturiert bewertet, reduziert Projektrisiken, vermeidet teure Nachrüstungen und stellt sicher, dass die Visualisierung im Leitstand nicht nur beeindruckt, sondern im Alltag messbar unterstützt.
