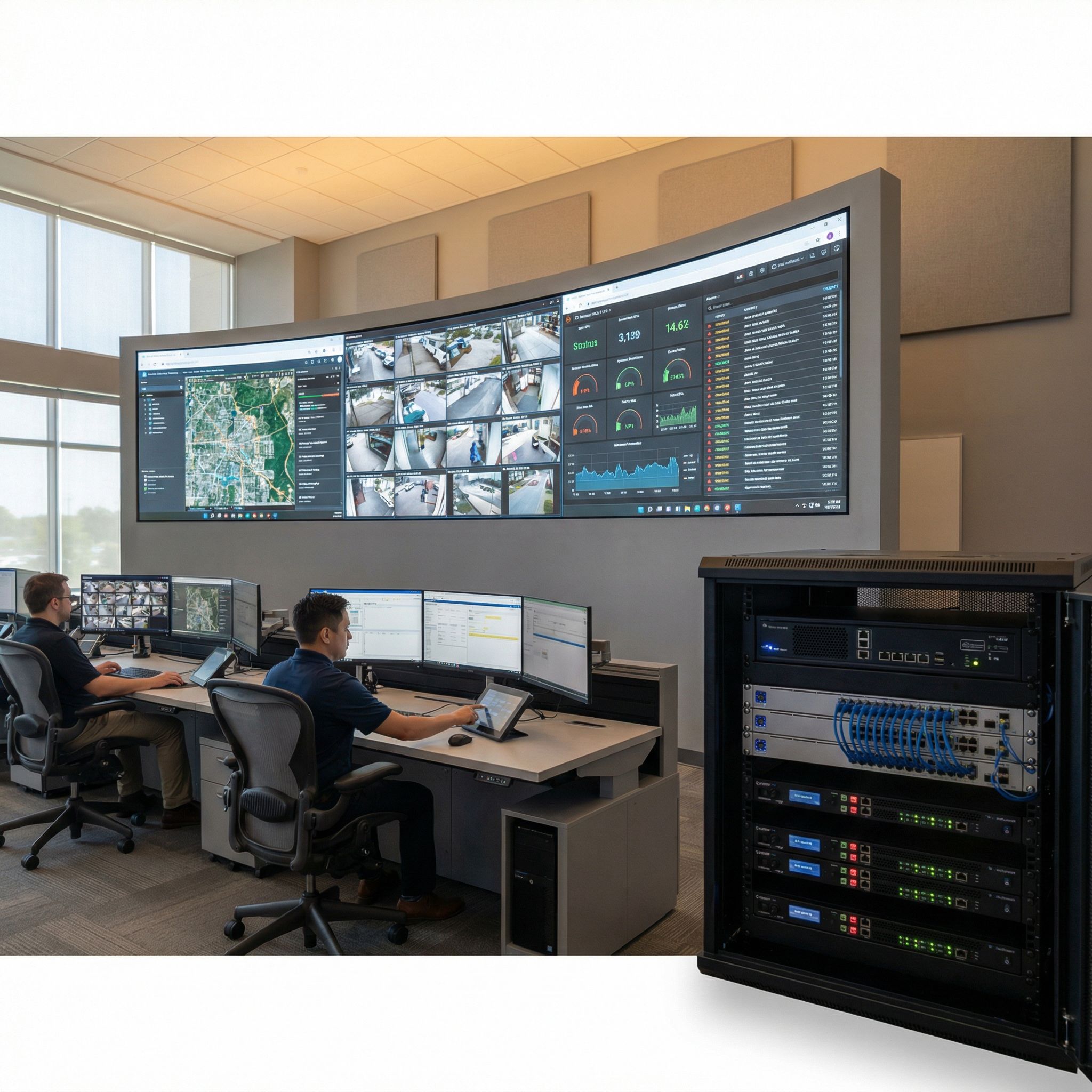

4K-Video-Wall im Leitstand: Planung, Technik und Betrieb

Eine 4K-Video-Wall im Leitstand ist keine reine Anzeige, sondern Teil der betrieblichen Entscheidungs- und Sicherheitskette. Typische Fehler entstehen, wenn „4K“ als Qualitätsmerkmal verstanden wird, ohne Lesbarkeit aus der realen Distanz, Umschaltlogik, Redundanz und Betriebsprozesse mitzudenken. Das erhöht Integrationsrisiken, erschwert den 24/7-Betrieb und kann im Störfall zu Informationsverlust oder Fehlinterpretationen führen.

In der Praxis fällt die Wahl häufig auf eine LED-Wall, weil sie hohe Helligkeit, lange Lebensdauer und flexible Formate ermöglicht. Gleichzeitig steigen mit 4K-Inhalten, vielen Quellen und Dauerbetrieb die Anforderungen an Pixelpitch-Auslegung, Signalarchitektur sowie Ersatzteil- und Servicekonzepte. Entscheidend ist daher, vor der Beschaffung die technischen und organisatorischen Anforderungen präzise und prüfbar zu definieren.

Der Artikel ordnet die zentralen Entscheidungen: Welche Auflösung ist tatsächlich nötig, wie wird sie im Raum wahrgenommen, welche Signalwege sind robust, wie wird Redundanz umgesetzt und wie lassen sich Gesamtbetriebskosten (TCO) über die Nutzungsdauer belastbar kalkulieren.

1) Zielbild und Anforderungen: Was muss die Video-Wall im Leitstand leisten?

Das Wichtigste in Kürze: Die Anforderungen ergeben sich aus dem Betriebsszenario – nicht aus der Display-Technologie. Wer Informationsarchitektur, Bedienprozesse und Verfügbarkeitsziele zuerst klärt, vermeidet Überdimensionierung und Integrationsrisiken.

Der Ausgangspunkt ist nicht die Technologie, sondern das Betriebsszenario. Leitstände unterscheiden sich je nach Branche (Energie, Verkehr, Industrie, Sicherheit) in Informationsdichte, Reaktionszeiten und regulatorischen Vorgaben. Typische Kernfragen lauten:

Welche Informationen sind dauerhaft sichtbar, welche nur bei Ereignissen?
Wie viele Operator arbeiten parallel?
Welche Inhalte müssen auf einen Blick erfasst werden?

Ein bewährtes Vorgehen ist die Einteilung in Always-on-Zonen (z. B. Netzzustand, KPI, Alarmübersicht), Event-Zonen (z. B. Störungsort, Kamerafeeds, Lagekarten) und Collaboration-Zonen (z. B. Besprechung, Schichtübergabe). Daraus leitet sich ab, ob eine 4K-Gesamtfläche notwendig ist oder ob mehrere logisch getrennte Bereiche sinnvoller sind. In der Praxis zeigt sich: Eine große Gesamtfläche wirkt beeindruckend, aber eine klare Informationsarchitektur reduziert Fehlinterpretationen und beschleunigt Entscheidungen.

Für eine LED-Wall im Leitstand sind Verfügbarkeit und Lesbarkeit meist wichtiger als Spitzenhelligkeit oder maximale Farbräume. Die Anforderungen sollten messbar formuliert werden, zum Beispiel:

Betriebsmodus 24/7
zulässige Ausfallzeiten
Wiederherstellungszeit nach Störung
definierte Wartungsfenster
notwendige Blickwinkel
maximal tolerierbare Helligkeits- und Farbabweichungen über die Fläche
Zielwerte für Geräuschentwicklung und Wärmeabgabe im Raum

Praxisbeispiel: In einem Verkehrsleitstand mit 10–14 Operatorplätzen werden Karten, Störmeldungen und Kameraansichten kombiniert. Die typische Entscheidungsfrage lautet nicht „4K oder 8K“, sondern „Wie groß müssen Schriften und Symbole sein, damit sie aus 6–10 m Distanz sicher lesbar sind?“ Daraus ergeben sich Pixelpitch, Wall-Abmessungen und Layoutregeln. Markttrend: Immer mehr Leitstände verlangen zusätzlich Cyber- und Betriebssicherheit, etwa getrennte Netze, Härtung von Steuerrechnern und klare Rollenmodelle für die Bedienung.

Ergebnis dieser Phase ist ein Lastenheft, das nicht nur „4K“ fordert, sondern die Inhalte, Quellenanzahl, Umschaltlogik, Redundanzziele, Servicelevel und Betriebsprozesse beschreibt. Das spart später Kosten, weil Technik nicht „auf Verdacht“ überdimensioniert wird und weil Integrationsrisiken früh sichtbar werden.

2) Auflösung, Pixelpitch und Betrachtungsabstand: 4K sinnvoll auslegen

Das Wichtigste in Kürze: „4K“ ist im Leitstand nur dann sinnvoll, wenn Pixelpitch, Fläche und Betrachtungsabstand zusammenpassen. Entscheidend ist, welche Details aus der realen Distanz zuverlässig erkennbar sein müssen – nicht die maximale Pixelzahl auf dem Papier.

„4K“ wird im Leitstand oft als Synonym für hohe Qualität verwendet, ist aber technisch eine Kombination aus aktiver Pixelzahl, Flächengröße und Betrachtungsabstand. Eine LED-Wall kann 4K als Gesamtauflösung über die gesamte Fläche abbilden oder 4K-Inhalte in Fenstern darstellen, ohne dass die physische Wall selbst 3.840 × 2.160 Pixel besitzt. Entscheidend ist, welche Detailinformationen wirklich aus der vorgesehenen Distanz erkennbar sein müssen.

Der wichtigste physische Parameter ist der Pixelpitch (Abstand der LEDs in mm). Als Faustregel steigt die erforderliche Feinheit, je näher Operator oder Besucher an der Wall stehen. In Leitständen liegen typische Betrachtungsabstände häufig zwischen 4 und 12 m. Für viele Anwendungen ist ein mittlerer Pixelpitch ausreichend, solange UI-Elemente und Kartenstile für die Wall optimiert sind. Eine zu feine Auflösung kann hingegen Kosten, Wärme und Komplexität erhöhen, ohne die Entscheidungsqualität zu verbessern.

Eine praxisnahe Planung beginnt mit der Frage: Welche minimale Schriftgröße muss in Metern Entfernung lesbar sein? Daraus lässt sich ableiten, wie viele Pixel für Texte, Tabellen oder Alarmcodes benötigt werden. Zusätzlich beeinflusst die Wandbreite das Nutzererlebnis: Eine sehr breite Wall mit zu geringer Höhe führt oft zu ungünstigen Layouts, weil Dashboards „zerlaufen“. Leitstände profitieren häufig von klaren Rasterkonzepten, z. B. feste Zonen für Karten, Kamera-Kacheln und Alarm-/Ticketlisten.

Wichtige Qualitätskriterien bei LED-Walls sind neben der Auflösung die Homogenität (Helligkeit/Farbe), Kontrast im Umgebungslicht und die Bildverarbeitung (Scaling, Deinterlacing, Latenz). Gerade bei Karten und dünnen Linien kann aggressives Scaling zu Moiré oder Unschärfen führen. Für 4K-Layouts sollten Signalwege möglichst in nativer Auflösung bereitgestellt werden, um unnötige Skalierstufen zu vermeiden.

Markttrend: In Leitständen setzen sich zunehmend HDR-ähnliche Helligkeitsreserven und feinere Kalibrierkonzepte durch, nicht primär für „schönere Farben“, sondern für bessere Erkennbarkeit von Details in heterogenen Inhalten. Typische Entscheidungsfragen in Ausschreibungen sind:

Reicht 4K gesamt oder sind mehrere 4K-Canvas sinnvoll?
Werden Inhalte pixelgenau (1:1) angezeigt oder skaliert?
Wie wird sichergestellt, dass die Wall nach 12–24 Monaten Betriebszeit weiterhin gleichmäßig wirkt (Kalibrierung, Drift, Austausch-Strategie)?

Do: Inhalte und UI für die Wall gestalten (Schriftgrößen, Kontraste, Linienbreiten).
Don't: Pixelpitch allein nach „möglichst fein“ entscheiden, ohne Betrachtungsabstand und TCO zu berücksichtigen.

3) Signalmanagement und Systemarchitektur: Quellen, 4K-Workflows und Bedienkonzepte

Das Wichtigste in Kürze: Die Wall ist nur so zuverlässig wie ihr Signalmanagement. Quellenvielfalt, 4K-Formate, Timings und Rollenmodelle müssen so definiert werden, dass Umschaltungen auch unter Stress reproduzierbar funktionieren.

Eine 4K-Video-Wall im Leitstand steht und fällt mit dem Signalmanagement. In der Praxis kommen Dutzende Quellen zusammen: SCADA/EMS, Leitstellen-Software, GIS, Web-Dashboards, VMS/Kameras, Videokonferenzen, externe Feeds und Operator-Desktops. Die technische Kernaufgabe ist, diese Quellen sicher zu erfassen, zu skalieren, zu routen und in Layouts bereitzustellen, ohne Bediener zu überfordern.

Architektonisch gibt es zwei häufige Muster: Controller-basiert (zentrale Wall-Prozessoren mit Ein-/Ausgängen, oft redundant) und IP-basiert (AV-over-IP mit Encodern/Decodern und Netzwerk-Switching). Controller-Systeme bieten oft deterministische Latenzen und klare Zuständigkeiten, während IP-Architekturen bei wachsender Quellenzahl und verteilten Räumen skalieren. Für Leitstände ist nicht nur Bandbreite relevant, sondern auch Determinismus, Netzwerksegmentierung und Fehlersuche im Störfall.

4K-Workflows erhöhen die Anforderungen: 4K60 kann je nach Schnittstelle und Farbsampling hohe Datenraten verursachen. Zudem sind EDID-Management, HDCP-Handling (wo zulässig), Farbraum-Konvertierungen und die Synchronisation mehrerer Ausgabekanäle kritisch. Ein häufiger Fehler ist, dass einzelne Quellen nur 30 Hz liefern oder unterschiedliche Timings erzeugen, was zu Mikrorucklern oder unsauberen Umschaltungen führt. Für Leitstände sollten die Ziel-Formate pro Quellenklasse festgelegt werden, inklusive Refresh-Rate, Farbtiefe und zulässiger Latenz.

Das Bedienkonzept ist ebenso wichtig wie die Technik. Best Practice ist ein rollenbasiertes Modell: Operator dürfen vordefinierte Layouts aufrufen und bestimmte Quellen umschalten, während Administratoren Vorlagen pflegen und kritische Inhalte schützen. In sicherheitsrelevanten Umgebungen bewähren sich „Szenen“ für Normalbetrieb, Störung, Großereignis und Schichtübergabe. Damit werden Fehler reduziert, die sonst durch manuelles Fensterziehen unter Zeitdruck entstehen.

Praxisbeispiel: In einem Energie-Leitstand sollen bei einem Netzevent automatisch eine Karte, die betroffene Station, relevante Trends und eine Alarmübersicht auf der LED-Wall erscheinen. Das ist weniger eine Display-Frage als eine Integrations- und Prozessfrage: Trigger aus dem Leitsystem, definierte Layouts, Logging der Umschaltungen und klare Prioritäten, welche Inhalte „gepinnt“ bleiben. Markttrend: Zunehmend werden Web-basierte Dashboards (Browser-Quellen) auf die Wall gebracht, was stabile Rendering-Clients, Patch-Management und klare Lifecycle-Strategien für Betriebssysteme erfordert.

Entscheidungsfrage: Wie viele gleichzeitige 4K- und Full-HD-Quellen werden in Spitzenzeiten wirklich benötigt?
Entscheidungsfrage: Welche Umschaltzeiten sind akzeptabel (instant vs. 1–2 Sekunden) und wie wird dies getestet?
Entscheidungsfrage: Wie werden Layouts versioniert, freigegeben und im Auditfall nachvollziehbar gemacht?

4) Redundanz, Verfügbarkeit und 24/7-Betrieb: Von der LED bis zum Prozess

Das Wichtigste in Kürze: Verfügbarkeit entsteht aus Technik und geübten Prozessen. Redundanz muss End-to-End geplant, getestet und im Betrieb überwacht werden – sonst bleibt sie ein Konzept auf dem Papier.

Leitstände bewerten Technik nach Verfügbarkeit und nicht nach Feature-Listen. Eine LED-Wall kann sehr robust sein, aber nur, wenn Redundanz ganzheitlich gedacht wird: Strom, Signalwege, Steuerung, Ersatzteile und Betriebsprozesse. Das Ziel ist nicht „null Fehler“, sondern ein Betrieb, bei dem Fehler beherrschbar sind und die Informationslage im Ereignisfall erhalten bleibt.

Auf der Hardwareseite beginnt es bei der Stromversorgung: getrennte Stromkreise, USV-Konzept, definierte Wiederanlaufstrategie nach Netzereignissen und klare Priorisierung (z. B. Kerninhalte zuerst). Bei der LED-Wall selbst sind Hot-Swap-fähige Module, redundante Netzteile (je nach Systemdesign) und ein guter Zugang zur Wartung entscheidend. In Leitständen ist Front-Service häufig relevant, weil die Wall oft bündig in Wände integriert ist und Rückseitenzugang fehlt.

Auf der Signal- und Controllerseite ist Redundanz häufig komplexer als erwartet. Eine echte Redundanz bedeutet nicht nur „zweites Gerät“, sondern auch unabhängige Signalpfade, saubere Failover-Mechanismen und regelmäßige Tests. Typische Optionen sind: redundante Wall-Controller im Active/Standby, doppelte Netzwerk-Switche in getrennten Racks, alternative Quellenpfade (z. B. zweiter Player/Rendering-Node) und Fallback-Layouts, die im Fehlerfall automatisch aktiv werden. Wichtig ist, dass beim Failover nicht nur „irgendwas“ angezeigt wird, sondern die operativ relevanten Inhalte in definierter Qualität verfügbar bleiben.

Ein unterschätzter Aspekt ist die Thermik. LED-Walls und Prozessorik erzeugen Wärme; unzureichende Klimatisierung führt zu Drift, frühzeitigem Komponentenverschleiß und Ausfällen. Für 24/7-Betrieb sollten Temperatur- und Luftstromkonzepte Teil der Planung sein, inklusive Monitoring (Schwellwerte, Alarme) und Wartung der Filter. Ebenso wichtig: Geräuschentwicklung der Technik im Leitstand, da Operator über Stunden konzentriert arbeiten müssen.

Praxisbeispiel: In einer Sicherheitsleitstelle wird eine „Degradation by Design“-Strategie eingesetzt. Fällt ein Segment aus, bleibt das Layout lesbar, weil kritische Informationen in redundanten Zonen gespiegelt werden und Alarme zusätzlich an Operator-Desktops und mobile Clients gehen. Dazu gehört ein klarer Runbook-Prozess: Wer entscheidet über Modulwechsel, wer dokumentiert, und welche Ersatzteile müssen vor Ort liegen? Markttrend: Immer mehr Betreiber fordern Remote-Monitoring mit Ereignisprotokollen und Zustandsdaten der LED-Wall (Temperatur, Netzteile, Signalstatus), um Ausfälle proaktiv zu erkennen.

FAQ und Fazit: Häufige Fragen zur 4K-LED-Wall im Leitstand

Welche Vorteile hat eine LED-Wall gegenüber LCD-Video-Walls im Leitstand? LED-Walls bieten nahtlose Flächen ohne Stege, hohe Helligkeitsreserven und flexible Formate. Für 24/7-Betrieb sind zudem Homogenität, Wartungskonzepte und Ersatzteilverfügbarkeit ausschlaggebend. LCD kann bei sehr feinen Pixelabständen und klar definierten Standardformaten weiterhin sinnvoll sein, insbesondere wenn der Raum klein ist und extrem hohe Pixeldichte gefordert wird.

Reicht „4K“ als Anforderung im Lastenheft? Nein. „4K“ beschreibt nur die Pixelzahl, nicht Lesbarkeit, Latenz, Homogenität oder Verfügbarkeit. Besser ist eine Kombination aus Betrachtungsabständen, UI-Lesbarkeitszielen, Quellenanzahl, Layoutszenarien, Umschaltzeiten, erlaubten Skalierstufen und Verfügbarkeitsanforderungen.

Wie viele Quellen sollte das Signalmanagement unterstützen? Typisch ist, dass heute mehr Quellen angeschlossen werden als dauerhaft sichtbar sind. Entscheidend ist die Spitzenlast: Wie viele gleichzeitige Fenster (Kameras, Karten, Dashboards) werden im Störfall benötigt? Planen Sie Reserven ein, aber vermeiden Sie unklare „Maximalforderungen“, die die Architektur unnötig verteuern.

Wie wichtig ist Redundanz wirklich? In Leitständen ist Redundanz oft eine betriebliche Forderung, aber sie muss zielgerichtet sein. Ein sinnvolles Minimum ist die Absicherung der kritischen Inhalte (Kernlayouts, Alarme) durch alternative Anzeigepfade und definierte Failover-Prozesse. Vollredundante Architekturen lohnen sich vor allem dort, wo Ausfallminuten unmittelbar Kosten oder Sicherheitsrisiken verursachen.

Wie lassen sich Gesamtbetriebskosten (TCO) realistisch bewerten? Neben der Anschaffung zählen Energie, Kühlung, Wartung, Kalibrierung, Softwarepflege, Ersatzteile und Servicelevel. Prüfen Sie außerdem die Lebensdauer der Rendering-Clients und Controller sowie die Update-Strategie für Betriebssysteme und Sicherheits-Patches. Ein günstiger Einstieg kann über Jahre teurer sein, wenn Ausfallzeiten, fehlende Ersatzteile oder hohe Servicekosten auftreten.

Häufige Fragen (FAQ)

Wie definiere ich ein End-to-End-Latenzbudget für eine 4K-Video-Wall im Leitstand?

Das Latenzbudget sollte alle Stufen der Darstellung abdecken: Quelle (SCADA, Kamera), Encoding/Streaming, Controller/Decoder, Wandprozessorik und die Display-Aktualisierung. Typische Zielwerte liegen im einstelligen bis niedrigen zweistelligen Millisekundenbereich, abhängig von der Aktion (z. B. Echtzeit-Video vs. Karten). Legen Sie für jede Quelle die zulässige Verzögerung fest und testen Sie dies über reproduzierbare Szenarien, damit Umschaltungen unter Stress nicht zu Mikrorucklern oder fehlender Synchronität führen.

Welche SLA-/SLO-Kennzahlen sollte ich für den 24/7-Betrieb einer LED-Wall verlangen?

Definieren Sie Verfügbarkeitsziele (z. B. 99,9 %) mit dazugehörigen MTTR-Werten, Reaktionszeiten und Wartungsfenstern, die zu den Betriebsprozessen passen. Ergänzen Sie diese Aussagen durch Grenzwerte für zulässige Ausfallpixel, Luminanz/DeltaE-Abweichungen und Temperatur. Dokumentieren Sie zudem, wie Monitoring-Alarme eskalieren und wer im Störfall welchen Prozess auslöst, damit SLAs nicht nur auf dem Papier bestehen.

Was gehört typischerweise in FAT- und SAT-Prüfprotokolle für eine Leitstand-Wall?

Fat- und SAT-Protokolle sollten Testbilder für Helligkeit, Kontrast, Farbstich, Homogenität sowie Texte/Karten umfassen, idealerweise inklusive akzeptierter Toleranzen. Zusätzliche Prüfschritte betreffen Umschaltzeiten, Failover-Szenarien, Quellenverfügbarkeit, Latenzmessungen und Log-Auswertungen. Ergänzend dokumentieren Sie Kalibrierwerte, EDID/HDCP-Konfigurationen, Netzwerkkonnektivität sowie die erfolgreiche Ausführung der Runbooks, damit Abnahme und spätere Wartung nachvollziehbar bleiben.

Welche Ersatzteilstrategie minimiert die Wiederherstellungszeit bei kritischen LED-Walls?

Bevorraten Sie kritische Module (LED-Module, Netzteile, Steuerkarten) sowie gängige Kabel/Firmware-Programmierung so nahe wie möglich am Leitstand und definieren Sie Austauschziele für unterschiedliche Komponenten. Ergänzend empfiehlt sich ein Ersatzteil-Log (Lebensdauer, Kompatibilität, Firmware-Versionen) und regelmäßige Inventarprüfungen. Berücksichtigen Sie dabei die Lieferzyklen der Hersteller, um Obsoleszenzrisiken zu vermeiden.

Welche Cybersecurity-Maßnahmen sind für Leitstände mit LED-Walls relevant?

Segmentieren Sie Netzwerke (Display-, Steuer-, Büro-, Remote-Management-Netze) und nutzen Sie Hardening-Maßnahmen für Controller, Rendering-Clients und Web-basierte Dashboards inklusive Authentifizierung, Logging und Patch-Prozessen. Definierte Rollen- und Berechtigungskonzepte verhindern unbeabsichtigte Layout- oder Signaländerungen, und regelmäßige Firmware-Updates reduzieren Angriffspunkte. Darüber hinaus sollten Alarme und Ereignisprotokolle in zentrale Security-Operation-Center oder Monitoring-Systeme eingespeist werden.

Welche organisatorischen Maßnahmen ergänzen die technische Planung?

Schulen Sie Operatoren, Administratoren und Servicepartner regelmäßig im Umgang mit Szenen, Failover-Prozessen, FAT/SAT-Protokollen und Dokumentationspflichten sowie im Change-Management. Halten Sie Runbooks für kritische Abläufe (Modulwechsel, Layout-Versionierung, Eskalationen) bereit und verbinden Sie sie mit Prüfzyklen und Trainingsnachweisen. Ergänzend hilft eine strukturierte Dokumentation von Layouts, SLAs, TCO-Treibern und Wartungszyklen, um Entscheidungen im Betrieb zu fundieren und Audits zu bestehen.

Fazit: Eine 4K-Video-Wall im Leitstand ist ein Gesamtsystem aus Anzeige, Signalmanagement, Redundanz und Betrieb. Eine LED-Wall spielt ihre Stärken aus, wenn Pixelpitch und Layout auf Betrachtungsabstand und Lesbarkeit optimiert sind, die Signalarchitektur 4K-Workflows stabil beherrscht und Verfügbarkeit durch Technik und Prozesse abgesichert wird. Wer Anforderungen messbar formuliert und TCO inklusive Betrieb und Service bewertet, erhält eine belastbare Leitstand-Plattform für den sicheren 24/7-Einsatz.
